    下午试题，是软件设计师考试的一大难点，除了掌握对应的知识点外，还要多做历年软考真题来巩固学过的知识点，希赛小编为大家整理了2014上半年软件设计师考试下午真题，希望对大家有所帮助。

      试题一（共15分）

      阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

      【说明】

      某巴士维修连锁公司欲开发巴士维修系统，以维护与维修相关的信息。该系统的主要功能如下：

      1)记录巴士ID和维修问题。巴士到车库进行维修，系统将巴士基本信息和ID记录在巴士列表文件中，将待维修机械问题记录在维修记录文件中，并生成维修订单。

      2)确定所需部件。根据维修订单确定维修所需部件，并在部件清单中进行标记。

      3)完成维修。机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修，登记维修情况；将机械问题维修情况记录在维修记录文件中，将所用部件记录在部件清单中，并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。

      4)记录维修工时。将机械师提供的维修工时记录在人事档案中；将维修总结发送给主管进行绩效考核。

      5)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本；将维修工时和所用部件成本详细信息给会计进行计费。

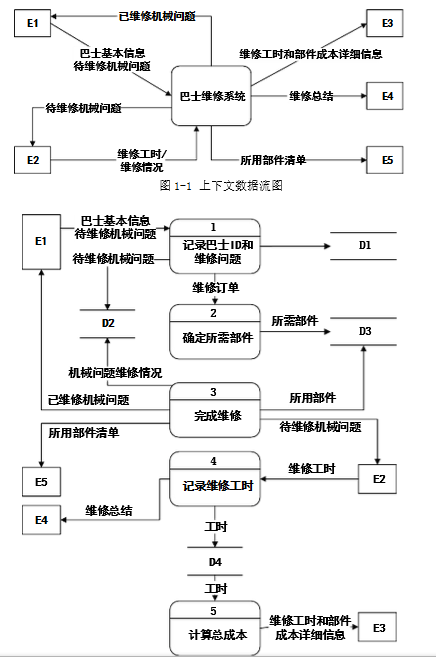

      现采用结构化方法对巴士维修系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

      问题1.1使用说明中的词语，给出图l-1中的实体El～E5的名称。

      答案：

      E1：巴士司机

      E2：机械师

      E3：会计

      E4：主管

      E5:库存管理系数【软考在线rkpass.cn，免费在线真题，定制学习计划】

      问题1.2使用说明中的词语，给出图1-2中的数据存储Dl～D4的名称。

      答案：

      D1:巴士列表文件

      D2:维修记录文件

      D3：部件清单

      D4：人事档案

      问题1.3说明图1-2中所存在的问题。

      答案：

      缺失以下数据流：

      1）名称：待维修机械问题；起点：D2；终点：3完成维修。

      2）名称：实际所用部件；起点：D3；终点：5计算总成本。

      问题1.4根据说明和图中术语，采用补充数据流的方式，改正图1-2中的问题。要求给出所补充数据流的名称、起点和终点。

      答案：

      缺失以下数据流：

      1）名称：待维修机械问题；起点：D2；终点：3完成维修。

      2）名称：实际所用部件；起点：D3；终点：5计算总成本。
