    下午试题，是软件设计师考试的一大难点，除了掌握对应的知识点外，还要多做历年软考真题来巩固学过的知识点，希赛小编为大家整理了2014上半年软件设计师考试下午真题，希望对大家有所帮助。

      试题二（共l5分）

      阅读下列说明和图，回答问题l至问题3，将解答填入答题纸的对应栏内。

      【说明】

      某家电销售电子商务公司拟开发一套信息管理系统，以方便对公司的员工、家电销售、家电厂商和客户等进行管理。

      【需求分析】

      (1)系统需要维护电子商务公司的员工信息、客户信息、家电信息和家电厂商信息等。员工信息主要包括：工号、姓名、性别、岗位、身份证号、电话、住址，其中岗位包括部门经理和客服等。客户信息主要包括：客户ID、姓名、身份证号、电话、住址、账户余额。家电信息主要包括：家电条码、家电名称、价格、出厂日期、所属厂商。家电厂商信息包括：厂商ID、厂商名称、电话、法人代表信息、厂址。

      (2)电子商务公司根据销售情况，由部门经理向家电厂商订购各类家电。每个家电厂商只能由一名部门经理负责。

      (3)客户通过浏览电子商务公司网站查询家电信息，与客服沟通获得优惠后，在线购买。

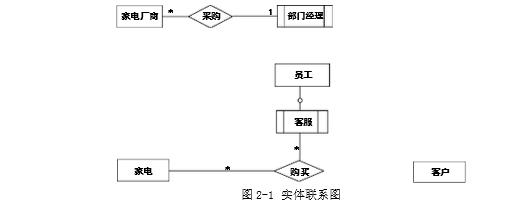

      【概念模型设计】

      【逻辑结构设计】

      根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：

      客户(客户ID、姓名、身份证号、电话、住址、账户余额)

      员工（工号、姓名、性别、岗位、身份证号、电话、住址）

      家电(家电条码、家电名称、价格、出厂日期、(1))

      家电厂商(厂商ID、厂商名称、电话、法人代表信息、厂址、(2))

      购买(订购单号、(3)、金额）

      问题2.1补充图2-1中的联系和联系的类型。

      答案：

      问题2.2根据图2-1，将逻辑结构设计阶段生成的关系模式中的空(1)～(3)补充完整。用下划线指出“家电”、“家电厂商”和“购买”关系模式的主键。

      答案：

      1）厂商ID

      2）工号

      3）家电条码，客户ID，工号

      家电关系的主键：家电条码

      家电厂商关系的主键：厂商ID

      购买关系的主键：订购单号
