以下为2009年系统架构设计师考试真题（案例分析）全部试题，供大家参考学习。

>>>点此进入系统架构设计师历年真题下载

一、阅读以下软件架构设计的问题，在答题纸上回答问题1和问题2。

某软件开发公司欲为某电子商务企业开发一个在线交易平台，支持客户完成网上购物活动中的在线交易。在系统开发之初，企业对该平台提出了如下要求：

（1）在线交易平台必须在1s内完成客户的交易请求。

（2）该平台必须保证客户个人信息和交易信息的安全。

（3）当发生故障时，该平台的平均故障恢复时间必须小于10s。

（4）由于企业业务发展较快，需要经常为该平台添加新功能或进行硬件升级。添加新功能或进行硬件升级必须在6小时内完成。

针对这些要求，该软件开发公司决定采用基于架构的软件开发方法，以架构为核心进行在线交易平台的设计与实现。

【问题1】（9分）

软件质量属性是影响软件架构设计的重要因素。请用200字以内的文字列举六种不同的软件质量属性名称，并解释其含义。

【问题2】（16分）

请对该在线交易平台的4个要求进行分析，用300字以内的文字指出每个要求对应何种软件质量属性；并针对每种软件质量属性，各给出2种实现该质量属性的架构设计策略。

二、阅读以下关于结构化软件系统建模的叙述，在答题纸上回答问题1至问题3。

某公司拟开发一个商业情报处理系统，使公司能够及时针对市场环境的变化及时调整发展战略，以获取最大的商业利益。项目组经过讨论，决定采用结构化分析和设计方法。在系统分析阶段，为了更好地对情报数据处理流程及其与外部角色的关联进行建模，项目组成员分别给出了自己的设计思路：

（1）小张提出先构建系统流程图（System Flowcharts），以便更精确地反映系统的业务处理过程及数据的输入和输出；

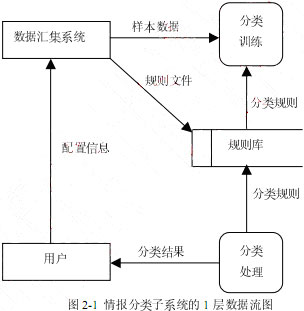

（2）小李提出先构建系统数据流图（Data Flow Diagrams），来展现系统的处理过程和定义业务功能边界，并给出了情报分类子系统的0层和1层数据流图，后者如图2-1所示。

项目组经讨论确定以数据流图作为本阶段的建模手段。工程师老王详细说明了流程图和数据流图之间的区别与联系，并指出了图2-1的数据流图中存在的错误。

【问题1】（11分）

流程图和数据流图是软件系统分析设计中常用的两种手段，请用300字以内文字简要说明流程图与数据流图的含义及其区别，并说明项目组为何确定采用数据流图作为建模手段。

【问题2】（8分）

请分析指出图2-1所示的数据流图中存在的错误及其原因，并针对图2-1的1层数据流图绘制出情报分类子系统的0层数据流图。

【问题3】（6分）

高质量的数据流图是可读的、内部一致的并能够准确表示系统需求。请用300字以内文字说明在设计高质量的数据流图时应考虑的三个原则。

三、阅读以下关于嵌入式软件体系架构的叙述，在答题纸上回答问题1至问题3。

某公司承担了一项宇航嵌入式设备的研制任务。本项目除对硬件设备环境有很高的要求外，还要求支持以下功能：

（1）设备由多个处理机模块组成，需要时外场可快速更换（即LRM结构）；

（2）应用软件应与硬件无关，便于软硬件的升级；

（3）由于宇航嵌入式设备中要支持不同功能，系统应支持完成不同功能任务间的数据隔离；

（4）宇航设备可靠性要求高，系统要有故障处理能力。

公司在接到此项任务后，进行了反复论证，提出三层栈（TLS）软件总体架构，如图3-1所示，并将软件设计工作交给了李工，要求其在三周内完成软件总体设计工作，给出总体设计方案。

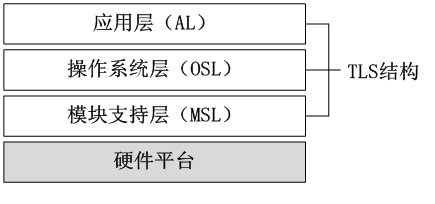

图3-1宇航嵌入式设备软件架构

【问题1】（8分）

用150字以内的文字，说明公司制定的TLS软件架构的层次特点，并针对上述功能需求（1）~（4），说明架构中各层内涵。

【问题2】（10分）

在TLS软件架构的基础上，关于选择哪种类型的嵌入式操作系统问题，李工与总工程师发生了严重分歧。李工认为，宇航系统是实时系统，操作系统的处理时间越快越好，隔离意味着以时间作代价，没有必要，建议选择类似于VxWorks5.5的操作系统；总工程师认为，应用软件间隔离是宇航系统安全性要求，宇航系统在选择操作系统时必须考虑这一点，建议选择类似于Linux的操作系统。

请说明两种操作系统的主要差异，完成表3-1中的空白部分，并针对本任务要求，用200字以内的文字说明你选择操作系统的类型和理由。

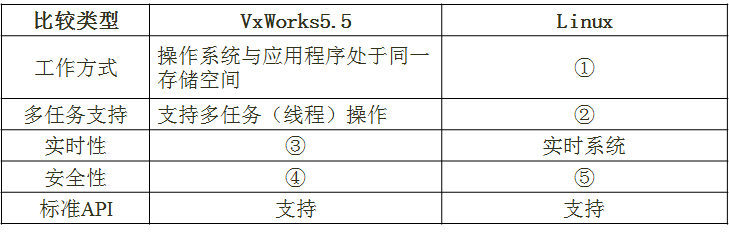

表3-1两种操作系统的主要差异

【问题3】（7分）

故障处理是宇航系统软件设计中极为重要的组成部分。故障处理主要包括故障监视、故障定位、故障隔离和系统容错（重组）。用150字以内的文字说明嵌入式系统中故障主要分哪几类？并分别给出两种常用的故障滤波算法和容错算法。

四、阅读以下软件系统架构选择的问题，在答题纸上回答问题1至问题3。

某公司欲开发一个车辆定速巡航控制系统，以确保车辆在不断变化的地形中以固定的速度行驶。图4-1给出了该系统的简化示意图。表4-1描述了各种系统输入的含义。

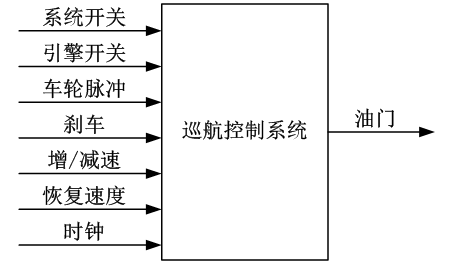

图4-1定速巡航控制系统的简化示意图

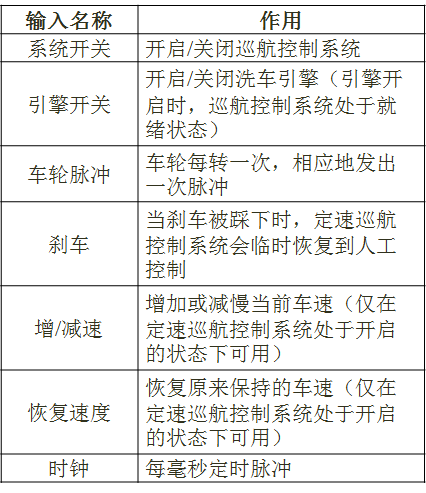

表4-1定速巡航控制系统输入说明

公司的领域专家对需求进行深入分析后，将系统需求认定为：任何时刻，只要定速巡航控制系统处于工作状态，就要有确定的期望速度，并通过调整引擎油门的设定值来维持期望速度。

在对车辆定速巡航控制系统的架构进行设计时，公司的架构师王工提出采用面向对象的架构风格，而李工则主张采用控制环路的架构风格。在架构评估会议上，专家对这两种方案进行综合评价，最终采用了面向对象和控制环路相结合的混合架构风格。

【问题1】（5分）

在实际的软件项目开发中，采用成熟的架构风格是项目成功的保证。请用200字以内的文字说明：什么是软件架构风格；面向对象和控制环路两种架构风格各自的特点。

【问题2】（12分）

用户需求没有明确给出该系统如何根据输入集合计算输出。请用300字以内的文字针对该系统的增减速功能，分别给出两种架构风格中的主要构件，并详细描述计算过程。

【问题3】（8分）

实际的软件系统架构通常是多种架构风格的混合，不同的架构风格都有其适合的应用场景。以该系统为例，针对面向对象架构风格和控制环路架构风格，各给出两个适合的应用场景，并简要说明理由。

五、阅读以下关于信息系统安全性的叙述，在答题纸上回答问题1至问题3。

某企业根据业务扩张的要求，需要将原有的业务系统扩展到互联网上，建立自己的B2C业务系统，此时系统的安全性成为一个非常重要的设计需求。为此，该企业向软件开发商提出如下要求：

（1）合法用户可以安全地使用该系统完成业务；

（2）灵活的用户权限管理；

（3）保护系统数据的安全，不会发生信息泄漏和数据损坏；

（4）防止来自于互联网上各种恶意攻击；

（5）业务系统涉及到各种订单和资金的管理，需要防止授权侵犯；

（6）业务系统直接面向最终用户，需要在系统中保留用户使用痕迹，以应对可能的商业诉讼。

该软件开发商接受任务后，成立方案设计小组，提出的设计方案是：在原有业务系统的基础上，保留了原业务系统中的认证和访问控制模块；为了防止来自互联网的威胁，增加了防火墙和入侵检测系统。

企业和软件开发商共同组成方案评审会，对该方案进行了评审，各位专家对该方案提出了多点不同意见。李工认为，原业务系统只针对企业内部员工，采用了用户名／密码方式是一可以的，但扩展为基于互联网的B2C业务系统后，认证方式过于简单，很可能造成用户身份被盗取：王工认为，防止授权侵犯和保留用户痕迹的要求在方案中没有体现。而刘工则认为，即使是在原有业务系统上的扩展与改造，也必须全面考虑信息系统面临的各种威胁，设计完整的系统安全架构，而不是修修补补。

【问题1】（9分）

信息系统面临的安全威胁多种多样，来自多个方面。请指出信息系统面临哪些方面的安全威胁并分别子以简要描述。

【问题2】（8分）

认证是安全系统中不可缺少的环节，请简要描述主要的认证方式，并说明该企业应采用哪种认证方式。

【问题3】（8分）

请解释授权侵犯的具体含义；针对王工的意见给出相应的解决方案，说明该解决方案的名称、内容和目标。
