● 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

【说明】

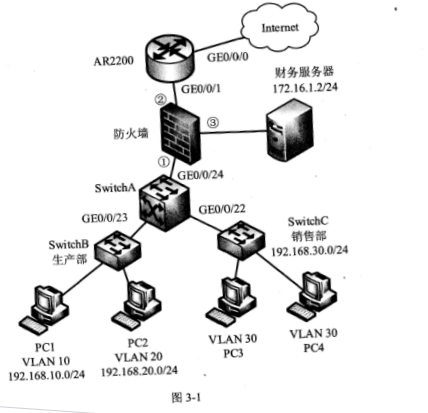

某公司网络拓扑结构如图 3-1 所示。

【问题1】（3分，每空1分）

如图3-1所示，防火墙的接口①~③分别是（1）、（2）、（3）。

【问题2】（8分，每空2分）

常用的IP访问控制列表有基本访问控制列表和高级访问控制列表。基本访问控制列表的编号是（4）；高级访问控制列表的编号为（5）。基本访问控制列表是依据IP报文的（6）、分片信息和生效时间段来定义规则；高级访问控制列表是依据IP报文的源IP地址、（7）、协议、TCP/UDP源/目的端口和生效时间段来定义规则。

（4）~（5）备选答案：

（3）A．1~999  B.1000~1999  C.2000~2999  D.3000~3999

【问题3】（9分，每空1分）

为了便于管理，公司有生产部、销售部和财务部等部门，VLAN划分及IP地址规划如图3-1所示。为了安全起见，公司要求生产部不能够访问销售部的主机和财务服务器，销售部可以对公司网络自由访问。根据以上要求，网络管理员对SwitchA做了如下配置，请根据描述，将下面的配置代码补充完整。

设备基本配置及VLAN配置略

......

[SwitchA] acl 3001

[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.10.0 0.0.0.255

[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.20.0 0.0.0.255

[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination（8）0

[SwitchA] acl 3002

[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 192.168.30.0 0.0.0.255

[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 172.16.1.2 0

[SwitchA] acl 3003

[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 192.168.30.0 0.0.0.255

[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 172.16.1.2 0

[SwitchA-acl-adv-3003] quit

[SwitchA] traffic classifier tc1  //  （9）

[SwitchA-classifier-tc1] if-match acl （10）   //将ACL与流分类关联

[SwitchA] traffic classifier tc2

[SwitchA-classifier-tc1] if-match acl 3002

[SwitchA-classifier-tc1] if-match acl 3003

[SwitchA-classifier-tc1] quit

[SwitchA] traffic behavior tb1     //  （11）

[SwitchA-behavior-tb1] peimit     //配置流行为动作为允许报文通过

[SwitchA] traffic behavior tb2

[SwitchA-behavior-tb1] deny  //配置流行为动作为拒绝报文通过

[SwitchA-behavior-tb1] quit

[SwitchA] traffic policy tp 1    //  （12）

[SwitchA-trafficpolicy-tp1] classifier （13） behavior tb1

[SwitchA] traffic policy tp2    //创建流策略

[SwitchA-trafficpolicy-tp1] classifier （14） behavior tb2

[SwitchA-trafficpolicy-tp1] quit

[SwitchA] interface  （15）

[SwitchA-GigabitEthernet1/0/1] traffic-policy tp1 inbound   //流策略应用在接口入方向

[SwitchA-GigabitEthernet1/0/1] quit

[SwitchA] interface （16）

[SwitchA-GigabitEthernet1/0/2] traffic-policy tp2inbound     //流策略应用在接口入方向

[SwitchA-GigabitEthernet1/0/2] quit

（8）~（16）备选答案

（4）A．172.16.1.2             B.3001               C.创建流策略

D.tc2                                                    E.gigabitethernet 0/0/23

F.gigabitethernet 0/0/22                       G. tc1

H.创建流行为                                       I.创建流分类
