5.5.1企业的实体分析

3.实体间的联系

下面给出实体和实体间联系的几种表示。用方框表示实体，用方框间的连线和其他辅助符号表示它们之间的关系。

一对一的联系，用一条单箭头线表示

一对多的联系，用一条双箭头线表示

用同一条表示A,B间的相互联系

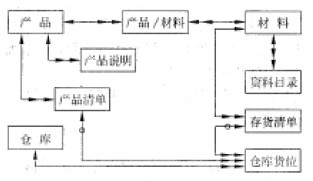

图5.7描述了一个局部范围内的实体联系图，其符号的表示遵从上面的约定。其含义是说明产品/材料是二个连接在一起的实体，即某个具体的产品所使用的某种具体材料的相互联系的数据，这些数据不能单独由产品或单独由材料来确定。如它可以表示指定商店中指定材料的用量。

有些联系是互斥的，如A可以与B或C联系，但不能同时与它们联系，用图表示是：

有些联系是互相伴随的，如A与B有联系，A也必然 与C有联系，用图表示是有一条双竖线连接两个联系：

4.实体图和数据模型

如图5.7形式的图称为实体图，它是对企业实体的概括。数据模型是对企业更精确的描述，它是对终端用户观点的一个全面的综合。得到完全的数据模型比确定企业实体要花费更多的时间，因而保持？高层管理者对它的兴趣很重要。在做实体分析到对数据模型的建立过程中，一定要反映企业真正的信息需求。

JamesMartin指出，为了进行数据库设计，普通的快速而艰苦的方法是必须确定作为数据载体的实体，并且记下与实体相关的属性。在某些情况下，每个属性表都要转换成第三范式。这种方法适合于理论讨论的简单环境，而对于现实生活中的一个企业或政府机构的复杂情况，这种方法有时难以给出满意的结果。

良好的数据库设计既需要进行实体分析，又需要进行数据模型化，两种方法起着相互促进的作用。
