系分资料：结构化实体图
摘要：手工绘制实体图只有当实体数在20-30个时才有可能，而通常实体数都大大多于这一数目，因此有必要自动绘制，即用计算机辅助绘制实体图。JamesMartin指出，一张实体图必须用一种更为清晰的结构化方法画出，应该使用计算机来绘制和维护。
5.5.1企业的实体分析
6.结构化实体图
手工绘制实体图只有当实体数在20-30个时才有可能，而通常实体数都大大多于这一数目，因此有必要自动绘制，即用计算机辅助绘制实体图。JamesMartin指出，一张实体图必须用一种更为清晰的结构化方法画出，应该使用计算机来绘制和维护。
用计算机绘制和维护实体图的过程如下：
首先，清除任何冗余的联系。在实体图中一些实体是根实体，一个根实体是实体图中不发出单箭头的，我们把根实体定义为深度为1的实体。
深度为2的实体是，它有一个单箭头指向一个深度为1.的实体。深度为3的实体是，它有一个单箭头指向一个深度为2的实体。但没有箭头指向一个深度为1的实体。
深度为N的实体（N>1>是，它有一个单箭头指向深度为N-1的实体，但没有箭头指向更低深度的实体。图5.9有16个实体，其结点处的数字表示每个结点的深度。

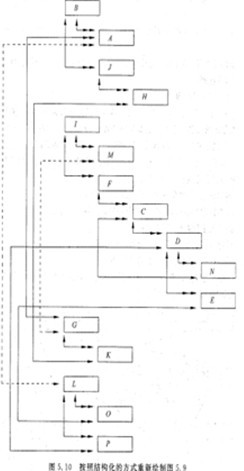

如果把深度为1的实体画在实体图的左边，深度为2的实体画在向左偏移一段距离的分支位置，深度为N的实体画在向右偏移N-1段距离的分支位置，并且深度为N（N>1>的实体是在它指向的深度为N-1的实体下方分支位置上。在每一个深度为1的实体下面的实体形成一个簇，连接这些簇的箭头画在实体图的左边。图5.10是根据上述方法重新绘制图5.9.
如果联系的强度是未知的，或是具有相同的强度，为了生成一个能够重新绘制的实体图，则可做任意的选择。
