1.路由设计
路由设计是根据给定的各种交换机之间的话务量及服务质量要求，决定交换机之间中继线的容量（用等效话路数或传输速率表示）及配置方式。

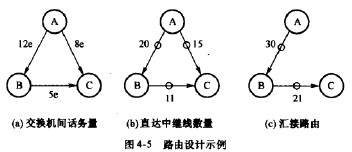

设有A,B,C三台交换机，它们之间的话务童如图4-5(a)所示。在设计或安装交换机时，必须确定交换机之间如何连接及所需中继线的数量。第一种方法可以为每个方向配置所需的中继线，即采用全互连方式的网状网结构，交换机间采用直达路由。假设给定呼损指标为G.01,由表2-1可查得AB，AC,BC之间所需的中继电路数董分别为20,15,11,如图4-5(b)所示。第二种方法把交换机B作为汇接交换机，构成星型网结构。此时AC间的话务量全部经过交换机B汇接。因此，AB和BC间的话务量分别为20e和13e,再次查表2-1,可得到所应配置的中继电路分别为30条和21条，如图4-5(c)所示。采用汇接后，节省了15条AC直达中继电路，但却增加了10条AB中继电路和10条BC中继电路，同时交换机B必须增加10路汇接交换设备。

在实际中，AC间直达中继的安装往往如图4-6所示，因而它仅仅是电气上的直达，而在地理上并非直达。这是出于以下两点原因。
直达中继线和汇接中继线在物理上可利用同一管道，甚至可以使用同一电缆，节省了施工量。
大容量的电缆相对价格较低。一条50对线的电缆的价格仅是10对线电缆的2倍-3倍。
比较图4-5(c)和图4-6,直达与汇接的区别仅在于AC中继线是否经过交换机B的交换。在地理上非直达情况下，采用汇接中继与采用直达中继相比，节约了5条中继电路，但增加了10路汇接交换设备。采用何种方案更经济应根据这两种方案的价格比决定。为此，定义两个比值如下：
TDR=每路汇接中继的成本/每路直达中继的成本
LR=直达中继路数/因汇接话务量所需增加的汇接中继路数

在一般情况下，TDR大于1,当TDR/LR=汇接成本/直达成本小于1时，即TDR小于ZJ时，采用汇接中继较经济，否则采用直达中继。采用汇接中继的优点是话务童集中，中继线的利用率高。它的缺点是需要附加的交换设备，并且可能增加传输距离。
一种更有效的方法是采用混合路由，两台交换机之间的话务量部分通过直达中继，部分通过汇接中继，使直达中继具有较高的效率，同时又减少了较昂贵的汇接中继设备的数量。具体设计中，提髙直达中继的呼损率，以达到较髙的效率。对于直达中继溢出的话务量，则经过汇接中继接续，使其达到规定的服务质量指标。因此，汇接中继仅作为直达中继溢出时的后备路由，汇接路由常称为替代路由或迂回路由。
