4.1.4 交换机接口与传输系统

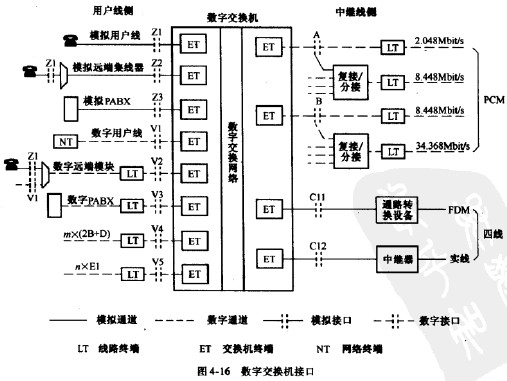

换机接口示意图，图中左侧为用户侧，它连接各种用户线，称为用户接口；另一侧为中继线侧，通过各种传输系统连接其他交换机，称为中继接口。交换机间的传输系统和信令系统具有严格的统一标准和规定，交换机只需提供标准的模拟中继接口和数字中继接口，就可满足应用的需要。对于用户接口，交换机制造商有着较大的设计灵活性。程控交换机所能配备的用户接口种类及功能是体现交换机设计水平的一个重要方面。
　　1.接口
用户接口：在用户线侧的模拟接口为Z接口，Z1接口用来连接单个用户的用户线;Z2和Z3接U则是用来连接模拟远端集线器和模拟PABX。在用户线侧的数字接口为V接口，包括V1-V5。其中，VI接口经过数字用户线连至用户设备，一般速率为64kbit/s;V2接口是连接数字远端模块的接口，通过远端模块可以连接相应的终端；V3接口属于30B+D接口，可连接PABX的数宇接口；V4接口可接多个2B+D终端，支持ISDN接人；V5接口支持nxEI的接人网，包括V5.1(n=l)和V5.2(1/116)。
中继接口：在中继线侧的模拟接口为C接口，C11通过通路转换设备接人FDM载波传输系统，C12则通过模拟中继器接入四线传输线路。在中继线侧的数字接口有A接口和B接口，A接口是速率为2.048Mbit/S的数字中继接口，其帧结构和传输特性符合32路PCM要求。B接口为PCM二次群接口，其接口速率为8.448Mbit/s。四个一次群A接口可以复接成一个二次群，四个二次群B接口可以复接成一个三次群。

下面讨论几种典型接口电路的组成及功能。

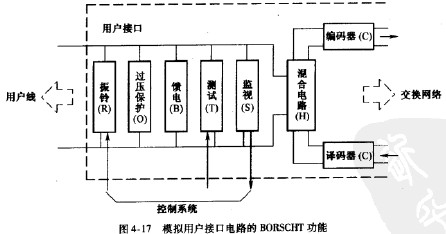

Z接口是应用最广泛的一种接口，它是数字交换机与模拟用户线之间的接口，常称为模拟用户接口。通过模拟用户线可以连接模拟话机、传真机或PABX等终端设备。CCITT为程控数字交换机的模拟用户接口规定了七项功能，称为BORSCHT功能，如图4-17所示。

B(Batteryfeed)表示馈电，目前模拟话机普遍采用共电方式，由交换机向终端提供所需的工作电流，程控交换机提供的馈电电压为-48V。0(Over.voltage)为过压保护，交换机接口应保护交换机的内部电路不受外界雷电、工业高压和人为破坏的损害。K(Ring)表示振铃，接口应能向话机终端馈送铃流，并能在话机摘机应答后立即切断铃流。S(Supervision)为监测，即监测用户线环路直流电流的变化，并向控制系统输出相应的摘、挂机信号和拨号脉冲信息。C(CODEC)为编译码，用户接口电路应完成模拟话音信号及带内信令的PCM编码和译码。H(Hybird)为混合电路，它完成二线与四线之间的转换。T(Test)为测试，要求接口提供测试环线各个环节工作状态的辅助功能。
V接口是数字交换机为数字用户接人而提供的用户侧的数字接口。1988年CCHT建议Q.512中规定了四种数字接口VI~V4,其中，VI，V3和V4接口专用于ISDN,不支持非ISDN接入，并且由于各厂家开发的ISDN交换机采用了不同的实现方式，VI接口的电特性已经无法做到国际标准化。V2接口虽然可以连接本地或远端一次群和二次群设备，但其通路分配、通路类型及信令规范取决于具体应用，也不在ITU-T(原CCITT)建议的标准化范围内。VI~V4接口标准化程度不足，影响了数字化技术的进一步应用。ITU-T提出的V5接口标准建议，玄持PSTN(包括单个用户和PABX)接人、ISDN基本接入以及ISDN基群速率接人。有兴趣的读者可参阅V5接口相关建议或接人网的有关书籍。

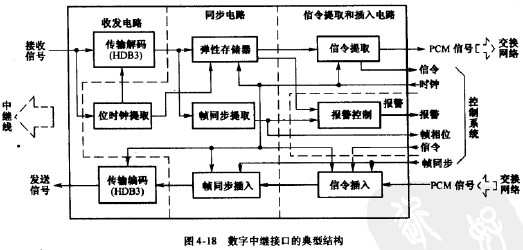

A接口是中继线侧应用广泛的一种数字接口，数字交换与数字传输结合，构成了当今数字电信网络。传统中继系统端机的功能往往移至交换机接口中，使交换机系统和传输系统的界限变得不明确。数字中继接口与模拟用户接口相比不需要馈电、振铃、混合电路和编译码等功能。但数字中继接口必须能从接收信号中提取时钟和帧同步信号，PCM-次群数字中继接口的典型结构如图4-18所示。整个接口可划分为四部分，分别完成信号的收发、同步时钟提取、信令提取和插人及异常情况下报瞀。数字中继接口电路由专用集成电路芯片来实现。

C接口为模拟中继接口，随着数字化进程C接口的应用会越来越少。与模拟用户接口相比，C接口不需要馈电和振铃功能，在四线传输情况下也不需要混合电路。模拟中继接口除了需要检测来自对端的监测信号外，还必须将来自本端控制系统的监测信令插入到传输信道中去。模拟中继接口将在下面结合传输系统作进一步讨论。
