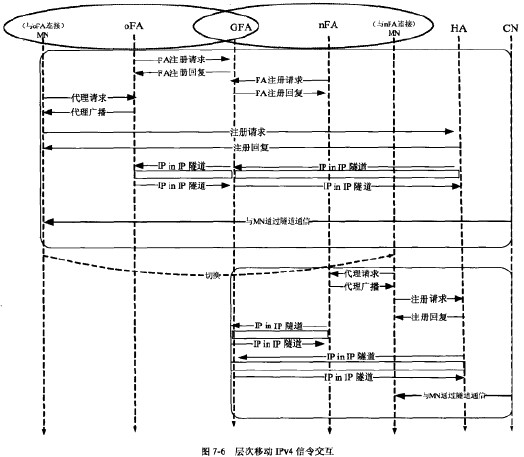

层次移动IPv4与基本移动IPv4一样，要使MN与其他通信节点正常通信，必须实现信令消息的正常建立和传输。与基本移动IPv4相比，层次移动IPv4的信令消息有两点不同：笫一，FA需要向GFA注册，以便在GFA中建立与FA对应的NA1的绑定；第二，在层次切换时，注册请求是由GFA处理并回复的，如图7-6所示。下面详细介绍层次移动IPv4信令消息的交互过程。

　　（1）FA注册过程
在层次移动IPv4协议中，外地的访问域至少由两层FA组成，上煜是GFA,是一个附加功能的FA。GFA有一个公共可达的地址。在GFA之下有一个或多个FA。首先，下层的FA需要将自己的NAI在GFA中建立绑定以便在MN发生切换时査找该NAI,确定是否发生了层次切换*其次，下层的FA需要跟上层的GFA建立安全关联，在数据传输时才能安全地发送和接收数据包。这两个步骤都是通过FA的注册过程完成的，它由FA发送的注册请求和GFA发送的注册回复组成。FA注册过程之后，GFA中会保存它下面所有FA的NAI,并且建立安全关联。
　　（2）代理发现过程
此过程与基本移动IPv4相同，MN通过代理请求来确定自己已经移动到外地，并且发起注册过程。
（3）注册过程
当MN第一次移动到外地时，注册过程与移动IPv4相同，注册完成之后建立隧道。HA注册的转交地址就是GFA的地址。GFA中有一个访问成员列表，存放若同它注册的所冇移动节点当在该外地域内发生切换时，GFA会处理MN发送来的注册请求，GFA根据上一节提到的FA-NAI扩展选项来判断MN是否发生了层次切换，如果不是则按照移动IPv4情况处理：如果是，则GFA会处理该注册请求：如果注册成功，GFA会修改向下的隧道，向上的隧道不发生变化，并且将这两段隧道连接起来。这样便可以节省GFA跟HA的信令交互的时间，从而减少切换延时。
