1.BGP报文

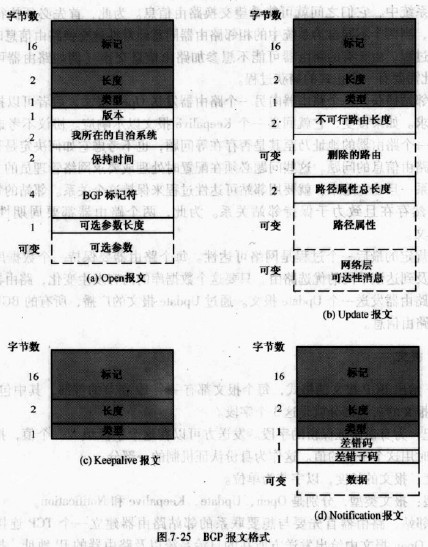

图7-25给出BGP报文的格式，每个报文都有一个19字节的首部，其中包含3个宇段， 在图中每个报文的灰色部分就是这3个字段。
标记：为身份认证保留的字段。发送方可以在这个宇段填人一个值，接收方验证发 送方的身份时用这个字段的值。这作为身份认证机制的一部分。

长度：报文的长度，以字节为单位。
类型：报文类型，分别是 Open，Update, Keepalive 和 Notification。
要捕获邻站，路由器首先要与想要联系的邻站路由器建立一个TCP连接，然后发送 Open报文。Open报文中给出发送方所在的自治系统以及路由器的IP地址。报文中还包括 一个保持时间参数，指明发送方保持定时器（Hold Timer)的定时秒数。如果接收方准备建 立邻站关系，它就计算保持定时器的值，该值是它自己的保持时间和Open报文中保持时间 的最小值。所计算出的值是发送方前后两次接收Keepalive相/或Update报文的最大时间 间隔。
Keepalive报文很简单，只有首部。每个路由器都要经常向它们的各对等方路由器发送 这一报文，以防止保持定时器的超时。
Update报文传送下面两类信息。
经过互联网的单条路由的信息。该信息是可用的，有待于接收到该信息的任何一 个路由器将它加人到数据库中。
该路由器以前播发过的，但将要被撤除的路由清单。
Update报文中可以只含一类信息，也可同时包含两类信息。我们先考虑第一类信息。 通过网络的单条路由的信息有3个字段：网络层可达性信息（Network Layer Reachability Information,NLRI)路径属性字段包含一个属性清单，这些属性是有关该特定路由的。已经定义的属性有下 面几个。
Origin (来源）：指明该信息来自内部路由协议（如OSPF)还是域间路由协议（特别是BGP)。
AS_ Path (路径上的自治系统）：列出这个路由要经过的各个自治系统。
Next. Hop (下一跳）：为到达NLR丨字段所列网络应该使用的下一个边界路由器的 IP地址。
Multi. Exit. Disc (多出口辨别）：用于传递一些自治系统内部的路由信息，本节后 面还将进行解释。
Local. Pref (本地优选）：路由器用这个属性通知同一自治系统内的其他路由器关于 它对特定路由的优选程度。该属性对其他自治系统内的路由器没有意义。
Atomic_ Aggregate, Aggregator (原子汇聚，汇聚器）：这两个属性字段用来实现路由汇聚概念。事实上，互联网及其相应的地址空间可以分层次或按树状组织。这时，子网地址 是由两个或更多个部分构成的，特定子树上的所有子网都共有一个相同的互联网地址字段。 使用这个共同的地址字段，NLRI中需要传递的信息量就可大大减小。
读者可能对Next_ Hop属性的作用存有疑虑。发出请求的路由器有必要知道经由响应方 路由器能够到达哪些网络，但为什么要提供其他路由器的信息？6参考图7-24就很容易理 解。在这个示例中，自治系统1中的路由器札与自治系统2中的路由器R5运行BGP,建立 了邻站关系。R,发出一个Update报文给R5说明它可到达哪些网络及其距离（网络跳数）。 R,也代表1-2提供同样的信息，即R,告诉R3哪些网络经由R2可达。在这个示例中，R2并不 运行BGP。一般情况下，自治系统内的绝大多数路由器都不运行BGP,只有几个路由器被 指派为代表，与其他自治系统中的路由器交换信息。最后一点是，R,掌握了关于R2的必要 信息，因为&和112都运行同样的域内路由选择协议。
更新信息的第二类是关于一条或多条路由的撤除。在每一种锖况下，路由都是用目的子 网的IP地址标识的。
最后，Notification报文是在检测到有差错时发送的，可能会报告的差错有下面几个。
报文首部差错：包括认证差错和语法差错。
Open报文差错：包括Open报文的语法差错和选项不可识别。Notificaticm报文也可 用于指示Open报文中给出的保持时间是不可接受的。
Update报文差错：包括Update报文的语法差错和有效性差错。
保持定时器超时：如果发送方路由器在保持时间内没有收到后面的Keepalive, Update和Notification报文之一，用这个报文传递该差错并关闭连接。
有限状态机差错：包括任何的过程性差错。
终止：在没有其他差错时，路由器用它关闭与另一个路由器的连接。
