基于波分复用和波长选路的光承栽网

10.2 基于波分复用和波长选路的光承栽网

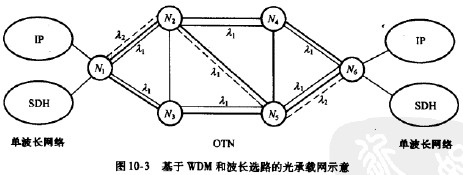

基于WDM的光纤传输链路与光交换节点可以构成如图10-3所示的光承栽网（OTN）。在OTN中的节点有两种类型，它们是：核心节点CN和边缘节点EN。图中的况N2，N3,N4属于QN，它们的基本功能是在光域上实现中继转发；图中的乂厉于EN,它们除了实现中继转发以外，还要与外部的单波长网络（SDH,IP等）接口，对外提供承载业务。当然，某些节点可能兼有CN与EN的功能。在实际的网络中，相邻节点之间的光纤链路(图中粗实线）一般是光缆，其中含多条光纤，称为多纤链路；如果只有一对光纤，每方向一条光纤，则称为单纤链路。不失一般性，下面只考虑单纤链路，而每条光纤包含多个传输波长。在光纤链路中由不同波长的载波提供的信道，称为“波长链路”。这样，一条光纤链路包含多条波长链路。

为了提供承载业务，在OTN的各EN之间需建立由多段波长链路串接而成的光波长通道，简称为“光路”。图10-3示出多条这样的光波长通道，配置在边缘节点N1与N2之间。其中用细实线表示的两条分别N1-N2-N4-N6和N1-N3-N5-N6,各链路使用相同的波长用虚线表示的一条是N1-N2-N5-N6,前后链路使用不同的波长入1和入2。光网络中的交换节点，如果没有波长转换能力，那么它的输出链路与输人链路必须使用相同的波长。这意味着，经过这些节点的波长通道所包含的各波长链路必须使用相同波长。对于波长通道的这一约束条件，称为“波长一致性限制”。光网络中的节点，若全部或部分具有波长转换能力，则建立波长通道可不受波长一致性限制，因而可配置更大数童的波长通道。

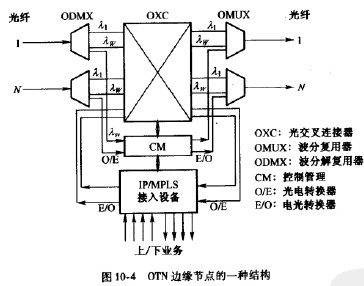

为了提供承载业务，OTN需要给各种用户业务分配适当的带宽资源。由上述可见，OTN分配带宽的最小粒度是一个波长的容量，当前是10Gbit/s,将来可能是4bGbit/s。这么大的容量如经济地分配给用户使用，是迫切需要解决的问题这一问题称为“业务量疏导”问题。从图10-3看，业务量疏导的任务只能由OTN边缘节点及与其相接的单波长网络的节点去完成。这些单波长网络尽管也可能采用光纤传输，但交换肯定是在电域上实现的，如SDH的数字交换设备或IP/MPLS的路由器都是电域的交换设备。通过它们就可以实现带宽的进一步分配。例如，通过SDH的交换设备，可实现最小粒度为2Mbit/s的带宽分配；而利用MPM或IP的路由器则能实现连续可变速率的带宽分配，其粒度可以无限小。图10-3所示OTN的EN与SDH或IP网络的节点在地理位置上是分离的，它们之间需要设置光纤链路。实际上，一个更好的办法是在OTN的EN中集成一个SDH或IP/MPLS的接入设备，利用一个或多个波长的容量支持多种业务的接人。这样，EN就变为一种光电混合的交换节点，而相应的OTN就解决了上述的业务量疏导问题。如图10-4所示，EN中包含光交叉连接设备OXC和电的IP/MPLS接人设备，通过控制管理模块CM实现光路的配置和带宽分配，部分波长的容量用于接纳不同带宽需求的多种业务。
