初级通信工程师考试培训记发器信令

1.记发器信令
记发器信令包括选择路由所需要的选择信号（号码信号）和管理、维护电话网络所需有的操作信号。这类信号均由各交换局的记发器发送和接收，故称为“记发器信令”。
(1)记发器信令采用的信号方式
由于。记发器信令的主要功能是控制电路的自动接续，所以要求它有较快的传递速度和较强的抗干扰能力，因此采用了“多频互控”信号方式。
所谓“多频”，指多频编码信号，即由多个频率组成的编码信号，信号也分为前向信号和后向信号两种。目前不少(包括我国）采用“六中取二”编码信号，它们的频率如下。前向信号：1380Hz,1500Hz,1620Hz,1740Hz,1860Hz,1980Hz；

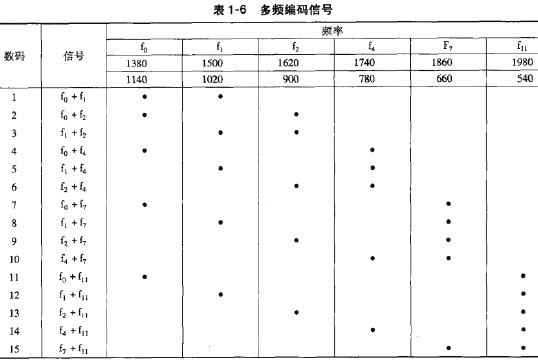

后向信号：1140Hz，1020Hz,900Hz,780Hz,660Hz,540Hz0R2信令系统所采用的记发器信令为“六中取二”的多频编码信号，其信号的编码如表1-6所示。

“中国Nal”信令系统所采用的记发器信令，前向信令为“六中取二”的多频编码信号，可组成十五种信号；后向信令为“四中取二”的多频编码信号（不含660Hz和540Hz),可组成六种信号。

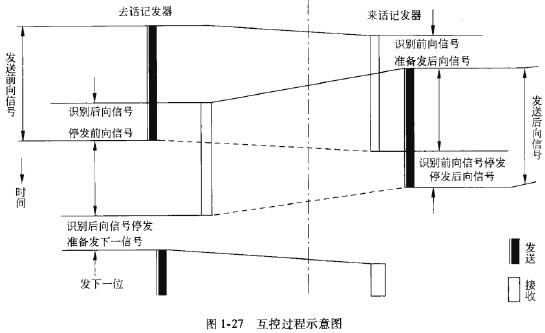

所谓“互控”，指信号传送过程中必须和对端发回来的证实信号配合工作。每一个信号的发送和接收都有一个互控过程，互控过程如图1-27所示。

由图可知一个互控过程有4拍。第1拍：发话端发送一个前向信号；第2拍：接收端识别前向信号以后，回送一个后向证实信号，表示已收到了前向信号；第3拍：发话端识别后向证实信号以后，停发前向信号，表示已收到了后向信号；第4拍：接收端识别前向信号停发以后，停发后向信号。发端局根据收到的后向信号的含义，决定发出下一个前向信号，开始第2个4拍互控过程。
　　(2)记发器信令的传送方式
当通信距离较长，接续需要通过多个交换机转接的时候，信令也要经过同样的中继线路进行传输和转接（如长途电话网）。信令在多段电路上的传输方式有三种。
　　1)逐段转发的传送方式。
信号经转接局逐段转发，每个转发局接收上一电话局发来的长途区号和被叫号码，进行路由选择接续后，将其全部（或必要的）号码转发给下一电话局，如图1-28所示。图中，被叫用户是ABC局的xxxx用户，ABC为收端电话局局号，xxxx为用户号码。
这种传送方式对信号设备的要求比较低。因为信号在逐段转发过程中，采用“逐段识别前向信号准备发后向信号别，校正后转发”的措施，能避免信号形成较大失真，以及由于衰减的累积而造成的接收错误，提高了信号的可靠性，但信号传送速度慢，接续时间长。在劣质专路上采用该种传送方式。

　　2)端到端传送方式。

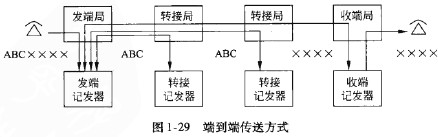

信号由发端局发送，终端局接收，不经转接局转发，每个转接局只接收用于选择路由的号码，选择空闲路由实现电路接续后，转接局即退出接收，不向下一局发任何号码，如图1-29所示。

这种方式传送速度快，接续时间短，但适应性差，并要求信令在多段路由上的类型必须相同。一般只有在优质电路上才采用这种传送方式。
3)混合传送方式。
当电话网大而复杂时，网中各段的电路质量也有很大的差别，而传输距离乂可能很长,这时就不宜采用单一的传送方式。比如，为了保证信令的可靠性，而单一的采用逐段转发传送方式，则会使全程传递速度很慢。如若为了实现快速传递，而单一的采用端到端传送方式，则在低质量电路上无法保证信令的可靠性。为了解决这一矛盾，就应采用混合传送方式，将前两种传送方式结合起来使用。如中国1号记发器信令可根据电路质量，在劣质电路上采用逐段转发传送方式，在优质电路上采用端到端传送方式。
