注意！这个市政的“选择题”知识点，有可能考问答题

桥的类型，这是一个常年考选择题的知识点，2018年一建提升，考了问答题，2019年二建复习一定作为问答题知识点来备考。

桥可以分为：梁式桥、拱式桥、刚架桥、悬索桥和组合桥。

梁式桥的构造如下图：桥梁板搭在桥台（墩）上，上下结构不是一个整体，中间通过“支座”这种柔性构件连接。

本处常考的点在于他们的特性：

梁式桥是一种在竖向荷载作用下无水平反力的结构，是受弯构件；

拱式桥墩或桥台将承受水平推力，拱桥的承重结构以受压为主。

悬索桥，跨径大，结构自重较轻， 构造简单，受拉。

①是否有水平反力

要运用一点初中物理学知识：力的相互作用和力的分解。如图：

拱桥的力是斜着传给地面，斜向力又可分为竖向和水平两个方向的，自然地面就会对拱桥有水平反力。

梁式桥力是垂直的重力，和支座垂直向上的支撑力，没有水平反力。

②受弯、受压、受拉。

梁式桥类似于平板支撑，两个支点支撑一条梁板，最吃力的地方在哪里？中间腹部对吧。最可能的变形在哪里，肚子那沉下去了，对梁来说就是受不住荷载“弯折”了。所以梁式桥主要受弯。

拱桥类似于猫式伸展。如下图，想象一下这个时候一个小孩坐在他的背上，他最吃力的地方在哪里，是不是小孩的重量给腿和受带来的压力，所以拱桥是受压为主。

悬索桥主要靠上部悬索拉住桥梁身，所以主要以受拉为主。

③刚架桥，注意，是“刚”架桥而不是“钢”架桥。如下图1，如果让你看见一种，长得像梁桥，但是梁板又有一定的弧度，那就是刚架桥了，他与梁桥最大的区别在于，它的梁板与墩柱是连接为一体的，而不是用支座隔离开。这使得它从整体上看也有了拱桥的形状。

所以，它能够得到比梁式桥更大的跨度。

刚架桥同时具有梁式桥和拱式桥的特性：

梁和柱的连接处具有很大的刚性， 在竖向荷载作用下， 梁部主要受弯， 而在柱脚处也具有水平反力， 其受力状态介于梁桥和拱桥之间。

【典型例题】

2016年二建

下列桥型中，在竖向荷载作用下，桥墩或桥台主要承受水平推力的是（）

A.刚架桥

B.悬索桥

C.拱式桥

D.梁式桥

【答案】C

2018年一建

3、根据该桥结构特点，施工时，在墩柱与上部结构衔接处（即梁底曲面变弯处）设置施工缝。

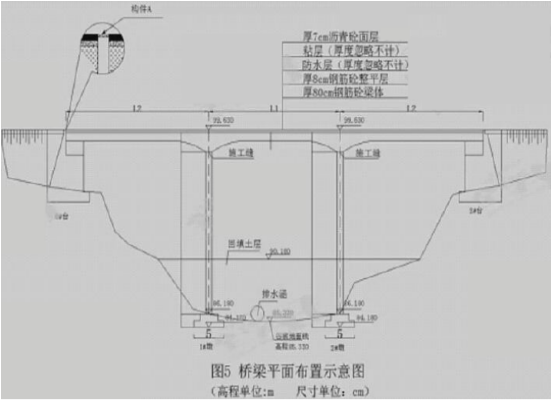

问：根据图5 判断，按桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力特点。

答：该桥梁属于刚架桥。

其主要受力特点是：梁和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥和拱桥之间。

【解析】

此题的难点在于通过描述和图纸判断出梁的类型。

关键词在于墩柱与上部结构衔接处（即梁底曲面变弯处）设置“施工缝”，是通过施工缝相连而不是支座，且图形上能看出不是拱桥和悬索桥，所以，可以判断为刚架桥。
