    希赛网整理了2017上半年软件设计师考试下午真题,以下是第三部分。

      试题三(共15分)

      阅读下列系统设计说明,回答问题1至问题3,将解答填入答题纸的对应栏内。

      【说明】

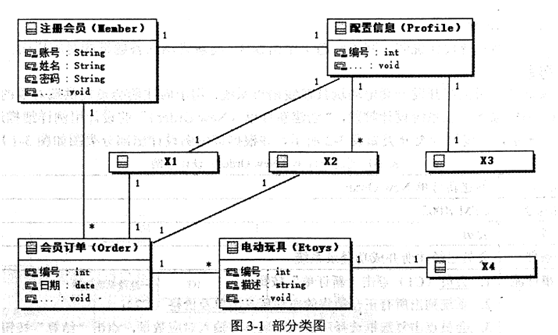

      某玩具公司正在开发一套电动玩具在线销售系统,用于向注册会员提供端对端的玩具定制和销售服务。在系统设计阶段,"创建新订单(New Order)"的设计用例详细描述如表3-1所示,候选设计类分类如表3-2所示,并根据该用例设计出部分类图如圈子3-1所示。

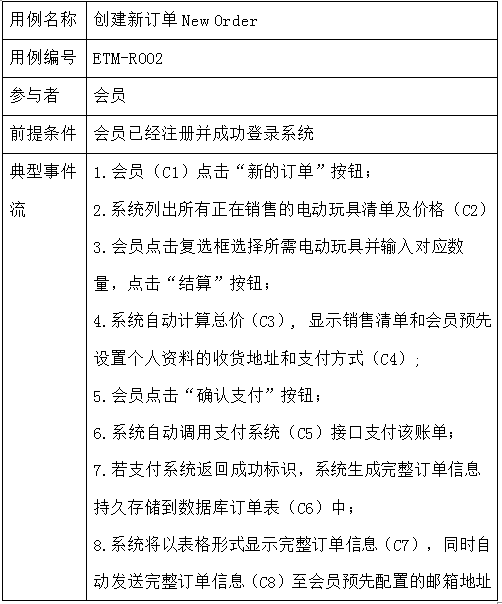

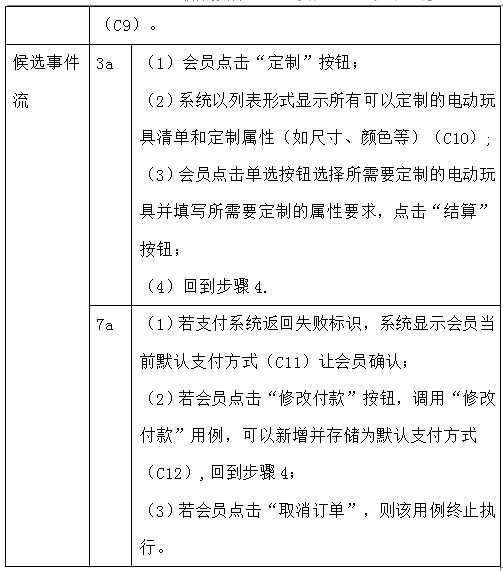

      表3-1创建新订单(NewOrder)设计用例

      表3-2候选设计类分类

      在订单处理的过程中,会员可以点击“取消订单"取消该订单。如果支付失败,该订单将被标记为挂起状态,可后续重新支付,如果挂起超时30分钟未支付,系统将自动取消该订单。订单支付成功后,系统判断订单类型:(1)对于常规订单,标记为备货状态,订单信息发送到货运部,完成打包后交付快递发货;

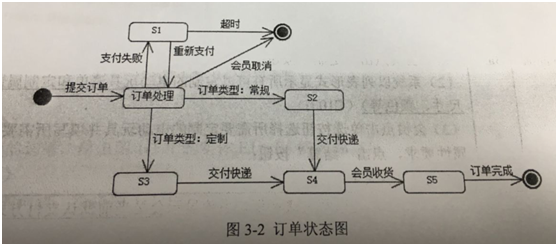

      (2)对于定制订单,会自动进入定制状态,定制完成后交付快递发货。会员在系统中点击”收货"按钮变为收货状态,结束整个订单的处理流程。根据订单处理过程所设计的状态图如图3-2所示。

      【问题1】(6分)

      根据表3-1中所标记的候选设计类,请按照其类别将编号C1~C12分别填入表3-2中的(a)、(b)和(c)处。

      【问题2】(4分〉

      根据创建新订单的用例描述,请给出图3-1中X1~X4处对应类的名称。

      【问题3】(5分)'

      根据订单处理过程的描述,在图3-2中S1~S5处分别填入对应的状态名称。
