74LS161为四位二进制加法计数器，真值表如题42表所示，试用74LSl61和与非门设个十进制计数器。(要求利用同步置数端，计数器从0000状态开始计数)
要求：(1)写出S对应的二进制代码;
(2)写出反馈置数的函数表达式;
(3)完成题42图中逻辑图连线，并在各输入输出端标上连接信号。
(1)S的二进制代码S9=1001
(2)反馈置数的函数表达式

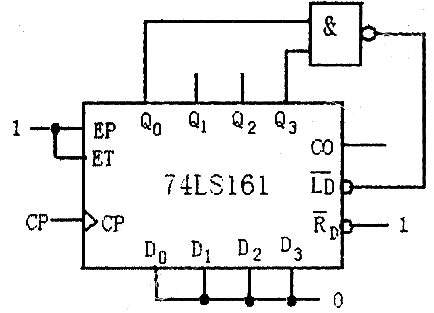

(3)逻辑图连线
