       下面是由希赛小编提供的中级通信交换技术知识点精讲之空分交换网络，希望对学友们有所帮助。具体内容如下：

       空分交换网络

       空分交换网络通常由多个空分交换器组成，空分交换器又由许多交叉接点和连线构成。各交叉接点开关的状态是由交换控制系统操纵的。交换机根据呼叫连接控制信令处理的结果，通过控制系统对各个开关实施操作，从而实现任何一个输人端与任何一个输出端之间的连接的建立、维护和释放。

       交叉接点与空分交换器

       在交换机输人与输出端口之间建立的交换通路一般是由一系列交叉接点和连线构成的。因此交叉接点是构成交换通路的重要器件，它的性能和造价直接影响到交换机的性能和价格。在早期的机电式交换机中，交叉接点采用电磁器件（如继电器）。电子交换机的交叉接点用电子开关器件实现。交叉接点从功能上看，是一个连接开关，它有两种连接状态：通和断，如图3-1(a)所示。以这种交叉接点为基础，可以构成多输入多输出的交换矩阵，称为空分交换器。这种交换器属于单级交换网络，并且是无阻塞的。

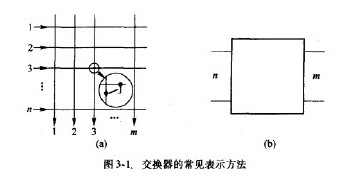

       图3-1所示是交换器的两种常见表示方法。一个nxm交换器，具有条人线油/条出线，第1条入线要和第y条出线连接，对应的交叉接点的开关必须被接通。交换器的出线为所有人线共享，可以看成是输人负载的共用服务设备。一个nx/n交换器共有个交叉接点，交换器的成本和叉接点数成正比。因此，这种单级交换网络的规模（即人线数和出线数）不能太大。

       例[3.1]给定负载源数为1000,所产生的话务量为112爱尔兰，要求服务等级（呼损率）为0.01,试设计满足要求的交换器，并计算所需的交叉接点数。

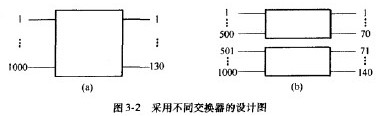

       解：根据题意，<4=112e,?=0.01，查表2-1得m=130，图3-2(a)所示给出了所设计的交换器。我们还可以采用小型交换器，比如把负载源分为两组，每组500个话源，话务量56e,服务等级仍为0.01，再查表得到m=70,采用两个交换器的设计结果示于图3-2(b)0采用一个大型交换器所需的交叉接点数为：1000x130=130000,两个小型交换器所需的交叉接点数为：2x500x70=70000。

       比较两种设计结果，显然，在同等服务质量条件下，采用两个小型交换器比采用一个大型交换器减少了60000个交叉接点。但同时也带来了两个问题：首先，服务器的总数由130增加到了140,在话务量不变的情况下，服务器的效率降低了。其次，两组负载源无法相互享用对方的服务器。解决以上两个问题的途径和方法是采用多级网络。
