       下面是由希赛小编提供的中级通信交换技术知识点精讲之交换技术TTT网络，希望对学友们有所帮助。具体内容如下：

       通信专业考试交换技术TTT网络

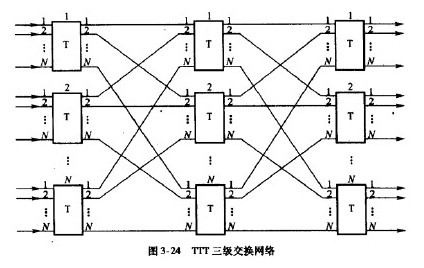

       由于时间交换器可以完成不同路PCM信号.之间的时隙交换，如图3-17所示的N路时间交换器，因此，多级交换网络可以全部由T交换器来构成。图3-24给出了一个由T交换器构成的三级交换网络，其中每一个T的输人和输出都是/V路PCM-次群信号，图中省略了复接和分接电路。TIT网络的规模很容易扩大，从人线到出线的路由灵活多样。

       以上讨论了三种三级网络，采用三级网络的交换机很多，如表3-3所示的AXE10,EWSD等都用TST网络，ITS4/5用STS网络。

       1.通信专业多级网络举例

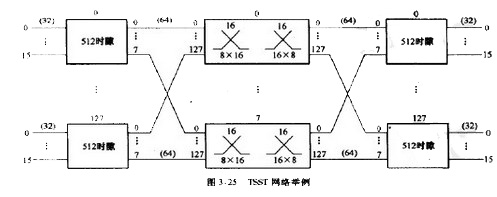

       多级网络的形式多种多样，如采用TSST网络结构的有日本NEC公司的NEAX61、日立公司的HDX-10和法国THOMSON公司的MT-20。No.4ESS交换机采用了TSSSST网络。此外，意大利的DTN-1和美国的Na3EBX交换机采用的是SSTSS结构。.它们都是在TST和STS网络基础上增加了S级，其目的是为了减少S交换器的交叉接点数。DMS100采用的THT网络，是TTT规模的扩大。我们以MT-20为例，其TSST网络结构如图3-25所示。

       其中，每侧128个T交换器，每个T容纳16路PCM基群，共512个时隙。输出仍为512个时隙，但分为8路，每路64个时隙，采用串行方式。

       两级S交换器由8个模块组成，每个模块由16个8X16和16x8交换器构成间接全利用度网络，使每一输人线上的64个时隙可达128条出线的任意一条。

       该TSST网络的容童为512x128=65536,交叉接点数为（16x8x16+16x16x8)=32768。如果采用单级S,那么就需要128x128x8=131072个交叉接点，可以看出交叉接点数明显减小。
