1.频率规划
频率复用技术是移动通信系统増加系统容量、提高频率利用率，解决移动用户大量增长与频率资源之间矛盾的最为有效的措施。根据应用环境的不同，GSM蜂窝系统采用了多种频率复用方案。若使用定向天线，建议采用4x3频率复用方式：业务量较大的地区，根据设备的能力还可采用3x3,1x3等复用方式。无论采用何种方式，其基本原则是考虑了不同的传播条件、不同的复用方式、多重干扰因素后必须满足干扰保护比的要求.即：
图15-7网络规划软件（ASSET)输出的覆盖预测图

同频干扰保护比CW≥9dB:
邻频干扰保护比cn≥-9dB；
400kHz邻频保护比07≥-41dB。
　　(1)GSM系统的频率复用方式
①4x3频率复用
4x3复用方式把频率分成12组，并轮流分配到4个基站，即每个基站可用到3个频率组。这种频率复用方式由于复用距离大，因而能够比较可靠地满足GSM体制对同频干扰保护比和邻频干扰保护比指标的要求，使GSM网络的运行质量好，安全性好。如图15-8所示。

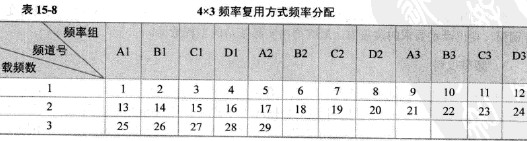

例如，对于中国联通，其在900MHz频段有6MHz带宽用于GSM,除去一个与中国移动的保护频点后有29个频点，采用“4x3”复用，频率分配如表15-8所示。

表15-8中A，B,C及D表示4个基站，下标1，2及3表示某一基站的扇区。由表15-9所示可知，29个频道采用4x3频率复用，基站理论上的最大站型为S3/3/2,可见这种复用方式频率利用率较低，满足不了业务量大的地区扩大网络容量的要求。在一些大中城市人口密度高区域，经过多次扩容，站距己不到lkm,覆盖半径不过几百米，有些站点甚至达到300m的覆盖半径，再依靠大规模的小区分裂技术来提高网络容量已经不现实了。有两种办法可以解决不断增长的网络容量需求，其一就是发展GSM900/1800双频网，其二就是采用更紧密的频率复用技术，如3x3,1x3及MRP等。

②3x3频率复用

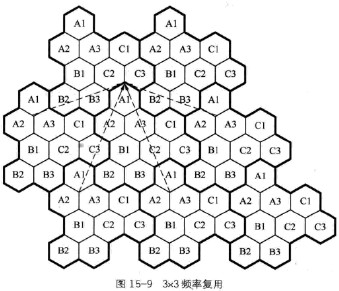

3x3频率复用将可用频率分为9组，标为Al,Bl,Cl,A2,B2,C2,A3,B3及C3，分给3个基站的9个扇区，如图15-9所示。3x3频率复用通常与基带跳频结合使用，以对抗由于同频复用距离缩短而引起的同频干扰的增加。
③1x3频率复用
1x3频率复用是一种最为紧密的频率复用方式，结合合成器跳频一起使用，并需同时采用DTX、功率控制、天线分集等抗干扰技术。如图15-10所示。

④其他紧密频率复用方式
除以上频率复用方式以外,GSM系统还常使用多重频率复用（MRP)技术和同心圆（ConcentricCell)技术，以获得良好的频率利用率和较高的系统容量。
紧密频率复用的本质是以通信质量换取容量。频率复用越紧密，复用距离就越小，同频干扰、邻频干扰也就显着增加，网络质量也越差。为减缓由于紧密频率复用带来的通信质量降低，紧密频率复用必须结合跳频、功率控制、DTX等抗干扰技术一起使用，并需要细致地优化调整，尤其要控制住越区覆盖。当然，在满足容量需求的前提下，应尽量采用宽松的频率复用技术。
频率规划时，不管非BCCH载频采用何种复用模式，BCCH载频必须采用4x3复用模式，因此BCCH至少需要12个频点（由于BCCH载频的重要性，实际规划时往往给BCCH分配14个以上的频点，因此实际的最大站型要略小于上述值)。
⑤几种频率复用方式容量比较
紧密频率复用可大大提高频率利用率、增加系统容量。例如，对于中国联通位于市区的GSM900网络，采用常规4x3频率复用技术，绝大部分基站实际配置只能是S2/2/2,个别基站可以为S3/2/2,超过S3/3/2后网铬质量将失控。而采用1x3紧密复用技术，最大配置为S4/3/3(理论值，网上应用为S3/3/3),容量比常规复用方式增加一倍，可以大大节省运营商的投资（铁塔、机房、电源、传输等辅助设备的投资往往高于基站本身）。
根据前面对各种频率复用方式的分析和介绍，现在比较一下这几种频率复用方式对容量的提高情况。表15-9所示是不同可用频带宽度下采用这几种方式可以实现的基站配置，平均每站容量以及容量比（均以4x3复用方式为基准）。
注：GOS=2%,0.025ErI/用户。**()中表示每个载频的fi用方式。
