2.3.3 移动IP的工作机制

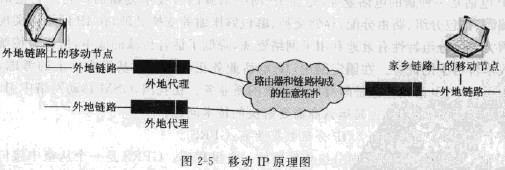

移动IP通过三个功能实体：移动节点、外地代理、归厉代理协同完成移动节点的路由。对于移动节点而言它依赖客户端软件来完成除了通常的IP连接外的另外三个任务：首先是要完成发现自身所在的位置的功能，即移动节点需要判断出当前自身是在初始的网络中还是移动到了另外一个子网中，以及是否从一个子网移动到了另外一个子网中；其次，在外地链路时，它要获得一个可以和归属代理节点进行通信的转交地址：最后，这个转交地址需要向归属代理注册.以便以后把发往该移动节点的数据包转发给这个地址。而且以后每次移动都需要向归厉代理重新注册，一旦回到了初始的本地子网，还需要暂时注销这个转交地址，保证整个数据转发机制的完备。归属代理是运行在移动节点的家乡链路的主机或路由器，它能够截获发送到移动节点的数据包，并将它发往转交地址。外地代理是运行在外地链路上的主机或路由器，它帮助移动节点通知归属代理它的转交地址或提供移动节点的转交地址。移动IP的原理如图2-5所示。

移动IP的工作机制如下：
①归属代理和外地代理周期性地组播或广播代理消息，宣告它们与链路的链接关系。
②移动节点收到代理广播消息后，确定自己的位置.即是在家乡链路还是在外地链路。若在家乡链路，移动节点象固定节点那样作。
若在外地链路.则按下列步骤作：
①在外地链路上的移动节点需要一个转交地址。可以从外地代理的广播消息中得到外地代理转交地址。若移动节点使用配置转交地址.则必须通过一个配置规程得到.比如用DHCP或手工配置。
②移动节点向归属代理注册转交地址。在注册过程中.若外地链路上有外地代理.则请求外地代理服务，由外地代理代移动节点向归属代理注册。为了阻止拒绝服务攻击，移动节点向归属代理提出的注册消息需要进行认证。
③归属代理或者家乡链路上的其他路由器广播对移动节点归属地址的网络前缀的可达性，从而吸引发往移动节点归诚地址的数据包。归属代理使用代理ARP截取发向移动节点的数据包,根据移动节点注册的转交地址进行隧道封装，通过隧道将数据包送到隧道出口。
④在转交地址处即外地代理或移动节点的一个端U,原始数据包从隧道中提取出来。如果原始数据包使用的是外地代理转交地址，那么外地代理将把数据包发送给移动节点；如果使用的是配制转交地址，那么该数据包的路由就完成了。
⑤由移动节点发出的数据包被直接选路到目的节点，无需隧道技术。
总体上来讲，移动IP的实现主要经过三个过程来完成,分别是代理搜索、登录注册和隧道传送。
代理搜索通过这个过程.移动节点可以判定自己的当前位置，并得到一个转交地址。
注册过程移动节点向外地代理请求胆务，并通知家乡代理它的转交地址。
隧道传送当移动节点连接在外地链路上时，对它发出的或是发往它的数据包进行路由的特殊机制。
