7.1.1 Ip数据报的格式

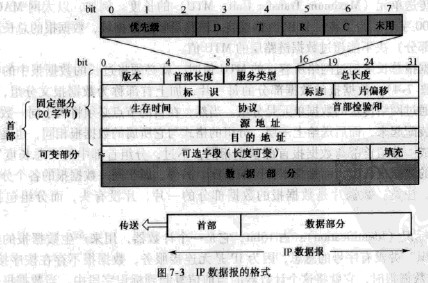

互联网网际层的协议数据单元称为数据报。图7-3所示为IP数据报的完整格式。从图7-3可看出，一个IP数据报由首部和数据两部分组成。首部的前一部分是固定长度，共20字节，是所有IP数据报必须具备的。在首部的固定部分的后面是一些可选字段，其长度是可变的。下面介绍首部各字段的意义。

1.IP数据报首部常用部分中的各字段
1）版本（Version):占4bit，指IP的版本号。通信双方使用的IP的版本必须一致。目前广泛使用的〖P版本号为4(即IPv4)。以前的3个版本目前已不使用。将来可能使用IPv6。
2）首部长度（HeaderLength):占4bit，可表示的最大数值是15个单位（一个单位为4字节），因此IP的首部长度的最大值是60字节。当IP分组昀首部长度不是4字节的整数倍时，必须利用最后一个填充字段加以填充。因此数据部分总是在4字节的整数倍处开始，这样在实现时较为方便。首部长度限制为60字节的缺点是有时（如采用源路由时）不够用，但这样做的目的是希望用户尽量减少开销。最常用的首部长度就是20字节，即不使用任何选项。
3）服务类型（TypeofService):占8bit,用来获得更好的服务，其意义见图7-3的上面部分所示。
前3个比特表示优先级，它可使数据报具有8个优先级中的一个。
第4个比特是D比特，表示要求有更低的时延。
第5个比特是T比特，表示要求有更高的吞吐量。
第6个比特是R比特，表示要求有更髙的可靠性（即在数据报传送的过程中，被路由器丢弃的概率要更小些）。
第7个比特是C比特，表示要求选择代价更小的路由。
最后一个比特目前尚未使用。
在相当长一段时期内并没有什么人使用服务类型字段。直到最近，当需要将实时多媒体信息在互联网上传送时，服务类型字段才引起大家的重视。
