交换技术干涉仪和光纤布喇格光栅的OADM

1.基于光纤马赫-曾德尔干涉仪和光纤布喇格光栅的OADM

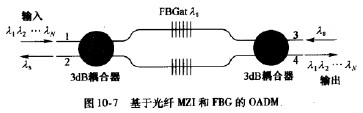

图10-7所示的是在平衡的马赫-曾德尔干涉仪（Mach-Zehnder Interferometer, MZI)的 双臂写人相同的两个光纤布格光栅（Fiber Bragg Grating，FBG)构成的全光纤型OADM。 FBG和MZI都是光的无源器件。MZT通常使用两个3dB定向耦合器来连接两条不同长度的 光通路，通过光波的干涉原理来实现不同波长从不同的端口输出，因而可用作滤波器和波分复用/解复用器。FBG是采用一定的工艺在光纤纤芯中形成的折射率的周期性变化，其空间周期可以与光波波长相比较。FBG是一种反射型光纤光栅，它只对某一个波长为中心的很 窄波长范围的光波发生反射，而不影响其他波长的光波通过。被反射的波长称为布喇格 (Bragg)波长，其值由下式确定

式（10-1)中A是光栅的空间周期，即纤芯折射率周期性变化的两个相邻最大点之间的距离；是纤芯的等效折射率。

在图10-7中采用的是双臂长度相同的MZI。从端口1输人的多波长光信号经过左边的 3dB耦合器将功率等分给两臂。在MZI两臂上的FBG对中心波长为A.的光信号产生反射，而让其他波长的光信号通过。被反射的波长为A.的光信号返回左边的3dB耦合器，然后从 端口 2分出；被通过的各个波长的光信号经右边的3dB耦合器从端口4输出。同理，从端口3插人的中心波长为A,的光信号被两臂的FBG反射，再经右边的3dB耦合器从端口4输出。 这样就实现了分插复用的功能。
