试题出自试卷《2020年软件设计师考试上午真题（专业解析+参考答案）》

问题1选项
A.一组对象、接口、协作和它们之间的关系
B.一组用例、参与者以及它们之间的关系
C.某一时刻一组对象以及它们之间的关系
D.以时间顺序组织的对象之间的交互活动

问题2选项

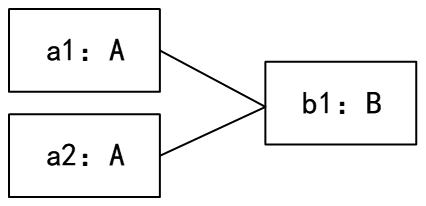

A.

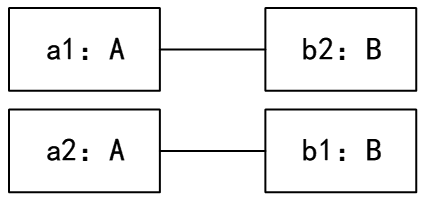

B.

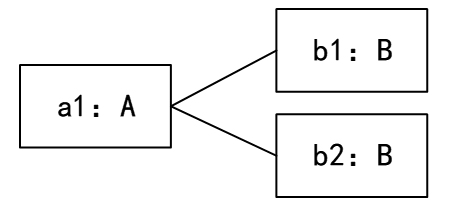

C.

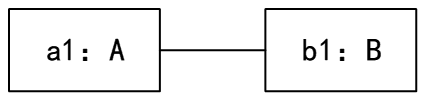

D.

第1题:C

第2题:D

第1题:

本题考查UML图示。
对象图：展现了某一个时刻一组对象以及它们之间的关系。
类图：展现了一组对象、接口、协作和它们之间的关系。
用例图：展现了一组用例、参与者以及它们之间的关系。
序列图：是场景的图形化表示，描述了以时间顺序组织的对象之间的交互活动。

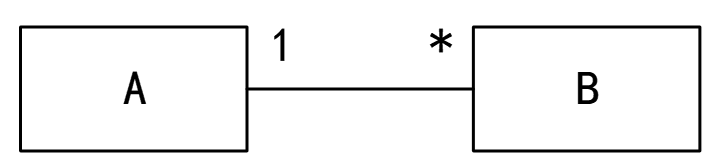

多重度：图示表示的是1个A可以对应多个B，1个B只能对应1个A 。
故正确答案选择C。

第2题:

D图错误。

A和B是1对多关系，D图错误。
