试题出自试卷《4.3 工程网络计划技术》

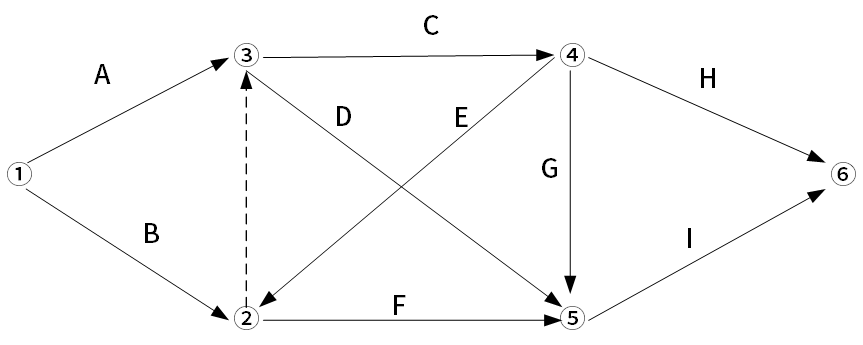

问题1选项
A.存在多个终点节点
B.存在曲线形状的箭线
C.出现循环回路
D.存在多余的虚箭线

C

双代号网络计划的绘图规则
（1）双代号网络图必须正确表达已定的逻辑关系
（2）双代号网络图中，严禁出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。
（3）双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
（4）双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
（5）当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，可使用母线法绘制。
（6）绘制网络图时，箭线不宜交叉。
（7）双代号网络图中应只有一个起点节点和一个终点节点。

故答案为C。
