试题出自试卷《系统架构设计师每日五题10月10日》

问题1选项
A.→={（P ₁，P ₂），（P ₁，P ₃），（P ₁，P ₄），（P ₂，P ₅），（P ₃，P ₅），（P ₄，P ₇），（P ₅，P ₆），（P ₆，P ₇），（P ₆，P ₈），（P ₇，P ₈）}
B.→={（P ₁，P ₂），（P ₃，P ₁），（P ₄，P ₁），（P ₅，P ₂），（P ₅，P ₃），（P ₆，P ₄），（P ₇，P ₅），（P ₇，P ₆ ），（P ₆，P ₈），（P ₈，P ₇）}
C.→={（P ₁，P ₂），（P ₁，P ₃），（P ₁，P ₄），（P ₂，P ₅），（P ₃，P ₆），（P ₄，P ₇），（P ₅，P ₆），（P ₆，P ₇），（P ₆，P ₈），（P ₇，P ₈）}
D.→={（P ₁，P ₂），（P ₁，P ₃），（P ₂，P ₃），（P ₂，P ₅），（P ₃，P ₆），（P ₃，P ₄），（P ₄，P ₇），（P ₅，P ₆），（P ₆，P ₇），（P ₆，P ₈），（P ₇，P ₈）}

D

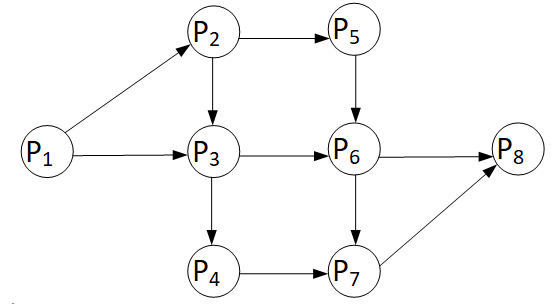

本题考查前趋图，该图的标记方法是将图中各条边的起始记录好，以便描述这个图。以本题的图为例，由于P₁有箭头指向P₂，所以有（P₁，P₂），又由于P₁有指向P₃的箭头，所以有（P₁，P₃）。依次类推可得到完整的集合与D选项一致。
