试题出自试卷《2021年上半年软件设计师考试上午真题（专业解析+参考答案）》

问题1选项
A.系统的词汇
B.反应型对象
C.活动流程
D.对象快照

问题2选项
A.一旦状态A的exit动作完成，或如果当前执行do动作，则终止执行
B.一旦状态A和B的所有动作完成
C.一旦正在进行的状态A完成
D.一旦状态B的exit动作完成

问题3选项
A.动作可以在状态内执行，也可以在状态转换时执行
B.当触发转换的事件发生并且转换没有指定的监护条件时，对象将离开当前状态，并且其do动作终止
C.when(…)称为时间事件
D.状态由事件触发

第1题:B

第2题:A

第3题:D

第1题:

本题考查的是状态图相关知识。

当对系统、类或用例的动态方面建模时，通常是对反应型对象建模，第一空选择B选项。

第2题:

状态图通常包含简单状态和组合状态、转换（事件和动作）。
状态是指对象的生命周期中某个条件或者某个状态，在此期间对象将满足某些条件、执行某些活动或等待某些事件，是对象执行了一系列活动的结果，当某个事件发生后，对象的状态将发生变化。

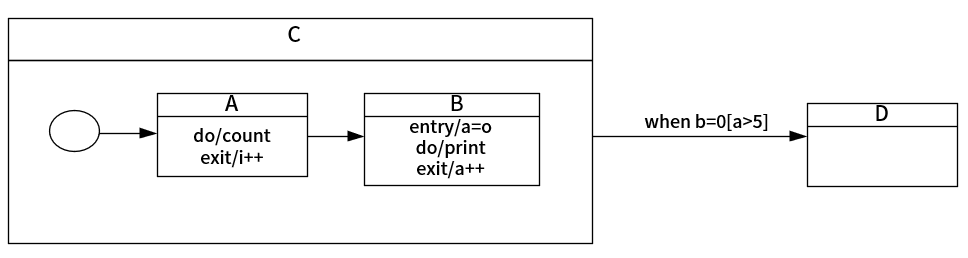

嵌套在另外一个状态中的状态称为子状态（本题中的A、B为子状态），含有子状态的状态称为组合状态（也叫作超状态，C是组合状态）。状态C完成才会在when b=5[a>5]时，让D进入激活状态，当前状态A的exit退出A，或当前执行do动作，则终止执行，触发状态从C到D的转化。因此第二空应该选择A选项

第3题:

转换是两个状态之间的一种关系，表示对象将在源状态中执行一定的动作，并在某个特定事件发生而且某个特定的警戒（监护）条件满足时进入目标状态。动作是一个可执行的原子操作，是不可中断的，其执行时间可以忽略不计。转换由事件触发，而不是状态由事件触发，第三空D选项描述错误。
