试题出自试卷《2012年下半年软件设计师考试上午真题（专业解析+参考答案）》

问题1选项
A.a44和a66
B.a22，a33和a44
C.a11和a77
D.a66和a77

B

活动图可以更好地描述出行为的细节，阐明了业务用例实现的工作流程。活动图主要由以下一些元素组成：
（1）初始节点和活动终点。在活动图中有两个特殊的节点，一个用来表示活动的初始节点，它用一个实心圆表示，在一张不包括子图的活动图中有且只有一个初始节点。而另一个则是表示活动处理完成的活动终点，它用一个圆圈内加一个实心圆来表示，在活动图中可能包含多个活动终点。

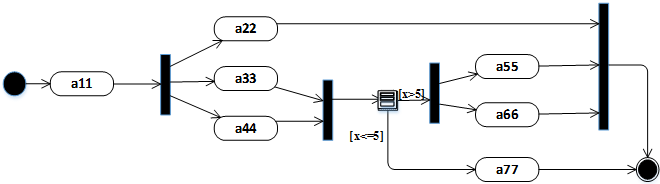

（2）活动状态。是活动图中最主要的元素之一，它用来表示一个活动，如图中的a11等。
（3）转换。当一个活动结束时，控制流就会马上传递给下一个活动状态，在活动图中称之为转换，用一条带箭头的直线来表示，转移表示各种活动状态的先后顺序。
（4）分支与监护条件。对于任何一个控制流而言，都一定会存在分支、循环等形式的控制流。在活动图中，分支用一个菱形表示，它有一个进入转换（箭头从外指向分支符号），一个或多个离开转换（箭头从分支符号指向外）。而每个离开转换上都会有一个监护条件，用来表示满足什么条件的时候执行该转换。但要注意，在多个离开转换上的监护条件不能有矛盾，否则就会使得流程产生混乱。
（5）分岔与汇合。在实际的控制流中，除了顺序结构、分支结构和循环结构之外，还可能存在并发的事件流。在UML中，可以采用一个同步线来说明这些并行控制流的分岔和汇合。
在本题中，要求出那些活动是可以同时执行的，这就要求他们没有先后关系，显然选项A和C不正确，而对于D选项，a66和a77分别是判定条件连个不同结果下要执行的活动，也不是可以同时执行的活动，因此答案选B。
