试题出自试卷《第四章节-局域网技术（网管）》

问题1选项
A.2个广播域和2个冲突域
B.1一个广播域和2个冲突域
C.2个广播域和5个冲突域
D.1个广播域和8个冲突域

C

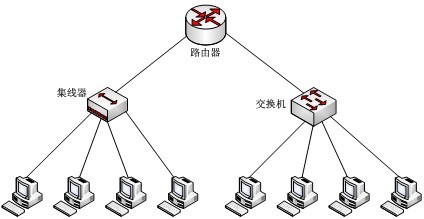

路由器是网络互联设备，用以隔离广播域，此处路由器连接了两个逻辑网络，意味着有两个广播域。交换机可以隔离冲突域，有多少个端口在使用就意味着有多少个冲突域，此时交换机上有5个冲突域，（若只计算连接了主机的端口，则交换机上有4个冲突域）。集线器既不可以分割冲突域也不可以分割广播域，其上所有端口共用一个冲突域。所以整个拓扑图共有5+1=6个冲突域（若只计算交换机连接了主机的端口，则交换机上有4个冲突域，整个拓扑图有4+1=5个冲突域）。结合答案四个选项，C是符合广播域和冲突域计数的。
