【问题1】(10分,单项选择题。每题只有一个正确答案,每题2分)
1、在接地系统中,接地引入线是指( )。
A 、埋在地下的导体 B 、接地体到接地排的连接线
C 、设备连接到接地排的连接线 D 、设备连接到接地体的连接线
2、接地装置的接地电阻,一般是由接地引入电阻、接地体本身电阻、接地体与土壤的接触电阻以及接地体周围呈现电流区域内的( )四部分组成。
A 、环流电阻 B 、散流电阻 C 、旋流电阻 D 、回路电阻
3、根据防雷的分区原则,可对防雷区进行划分,其中( )指的是直击雷区,区内各导电物体一旦遭到雷击,雷浪涌电流经过此物体流向大地,在环境中形成很强的电磁场。
A 、第一级防雷区 B 、第二级防雷区 C 、第三级防雷区 D 、第四级防雷区
4、在通信电压系统低压交流部分的多级防雷中,通常在( )处作为第一级防雷,配电屏内作第二级防雷,整流器等交流负载输入端口作为第三级防雷。
A 、低压进线柜 B 、油机 C 、补偿屏 D 、变压器
5、当发生触电事故时,如人体触电伤害严重,有呼吸,无心跳,应采用( )抢救。
A 、就地躺平,严密观察 B 、人工呼吸
C 、胸外心脏按压法 D 、胸外心脏按压法和人工呼吸交替进行
【问题2】(5分,请将解答写在答题纸的对应栏内)
什么是联合地线?联合接地由哪部分组成。
【问题1】
1、本小题是对接地系统的组成进行的考查。
接地中所指的“地”,和一般所指的大地的“地”是同一个概念,即一般的土壤,它有导电的特性,并具有“无限大”的电容量,无论输入多少电荷量,都难以改变它的电位,可以作为良好的参考零电位;

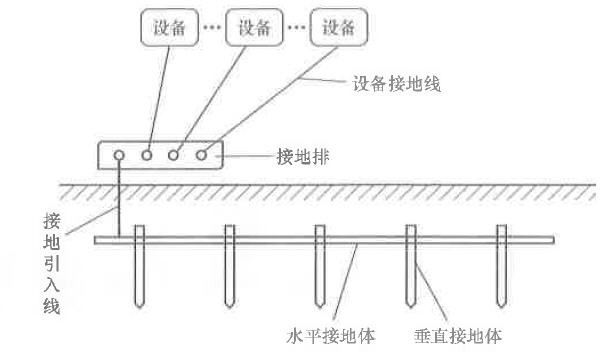

通信电源的接地系统一般由接地线、接地排、接地引入线和接地体等组成;
接地线是等电位连接中使用的线缆,指通信电源系统及其电源设备就近可靠连接到接地排上之间的线缆;
接地排是汇集各类接地线的导体;
接地引入线是接地体与接地排之间相连的导体;
接地体是为达到与地连接的目的,一根或一组与土壤(大地)密切接触并提供与土壤(大地)之间的电气连接的导体。
本小题选B。
2、本小题是对接地电阻的组成及影响因素进行的考查。
接地电阻是指接地体对地电阻和接地引线电阻的总和。接地电阻越小越好。接地电阻一般是由四部分组成,分别是接地体引线电阻,接地体本身电阻,接触电阻和散流电阻组成。
接地电阻影响因素应主要考虑接触电阻和散流电阻的因素。
接地体与土壤的接触电阻决定于土壤的湿度、松紧程度及接触面积的大小,土壤的湿度越高,接触越紧,接触面积越大,则接触电阻越小,反之,接触电阻就越大。
散流电阻的大小受土壤的性质、土壤的温度、土壤的湿度和土壤的密度影响。
本小题选B。

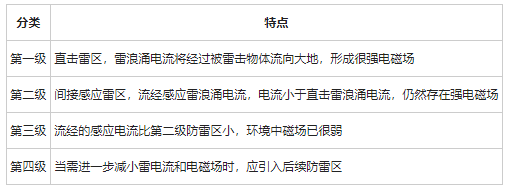

3、本小题是对雷电的危害及防雷的基本原则进行的考查。
本小题选A。
4、本小题是对防雷原则进行的考查。
低压交流配电系统中,应根据负荷的性质采用分级衰减雷击残压或能量的方法抑制雷害。按规定,可将通信交流电源系统低压电缆进线作为第一级防雷、交流配电屏作为第二级防雷、整流器输入端口作为第三级防雷。
本小题选A。
5、本小题是对现场急救的方法的考查。
脱离低电压的方法可以用“拉”、“切”、“挑”、“拽”、“垫”来概括。
脱离高压电源应立即电话通知有关部门拉闸停电。
触电伤员呼吸和心跳均停止时,应立即采取心肺复苏法正确进行就地抢救。心肺复苏措施主要有以下三种:通畅气道、人工呼吸和胸外按压。
触电伤员神志不清者,应就地仰面平躺,确保其气道通畅,并用5S时间呼叫伤员或轻拍其肩部,以判定伤员是否意识丧失。禁止摇动伤员头部呼叫伤员。
触电者呼吸停止,但心跳尚存,应施行人工呼吸;如心跳停止,呼吸尚存,应采取胸外心脏按压法;如呼吸、心跳均停止,则须同时采用人工呼吸法和胸外心脏按压法进行抢救。
本小题选C。
【问题2】
本小题是对联合接地系统进行的考查。
通信局(站)和接地系统必须采用联合接地的方式。
联合接地是指将通信局(站)各类通信设备不同的接地方式,包括通信设备的工作接地、保护接地、屏蔽体接地、防静电接地、信息设备逻辑接地等和建筑物金属构件及各部分防雷装置、防雷器的保护接地连接在一起,并与建筑物防雷接地共用合用建筑物的基础接地体及外设接地系统的接地方式。
联合接地系统由接地体(地网)、接地引入线、接地汇集线和接地线所组成。
