试题出自试卷《2025上半年软件设计师第一期模考试卷（综合知识）》

问题1选项
A.类图
B.组件图
C.通信图
D.部署图

问题2选项
A.一组对象、接口、协作和它们之间的关系
B.收发消息的对象的结构组织
C.组件之间的组织和依赖
D.面向对象系统的物理模型

问题3选项
A.供接口和供接口
B.需接口和需接口
C.供接口和需接口
D.需接口和供接口

第1题:B

第2题:C

第3题:D

第1题:本题考查统一建模语言(UML)的基本知识。

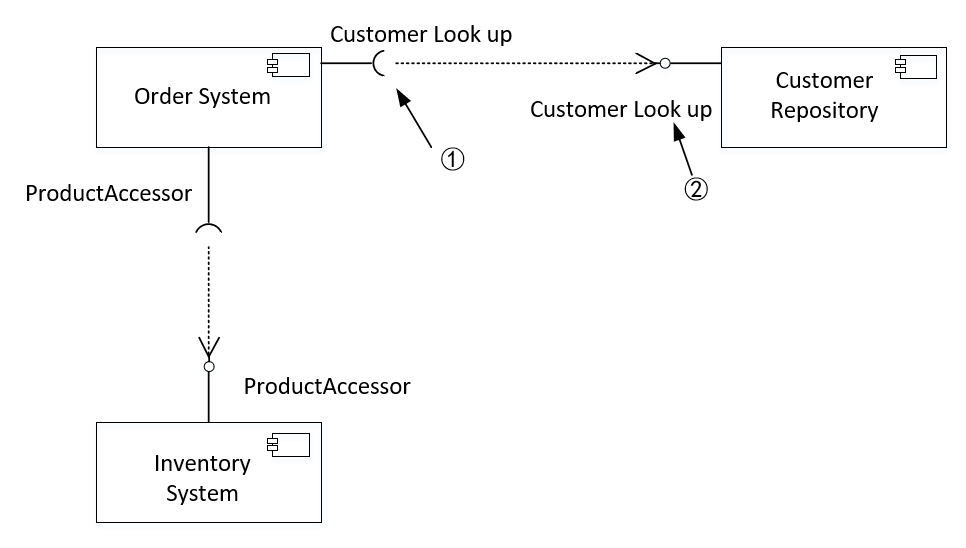

图示为组件图的小图标画法；
组件图表示的是组件之间的组织和依赖；
根据UML常规定义为供接口，为需接口。
类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。  类图(Class Diagram)展现了一组对象、接口、协作和它们之间的关系
通信图（协作图）是表现对象交互关系的图，它展现了多个对象在协同工作达成共同目标的过程中互相通信的情况。 通信图收发消息的对象的结构组织。

部署图是用来显示系统中软件和硬件的物理架构。它面向对象系统的物理模型。

本题选择B选项。

第2题:

第3题:
