阅读下列说明，回答问题1至问题3，将答案填入答题纸的对应栏内。
【说明】
接入网是通信网的组成部分之一。ITU-T13组于1995年7月通过了关于接入网结构方面的标准。
按照传输介质划分，接入网可以分为有线接入网和无线接入网。光纤接入网和混合光纤/同轴电缆（HFC）接入网是应用较多的有线宽带接入网。
【问题1】（8分）

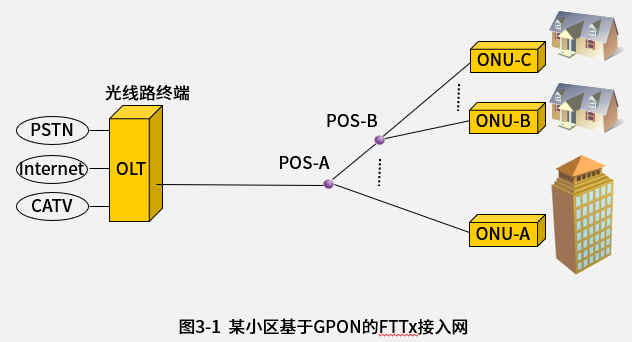

1、某小区基于PON的FTTx接入网结构如图3-1所示。
在光接入网规划设计中，光传输通道损耗是一项重要设计指标，其计算公式为：
光通道损耗=光缆衰减系数*传输距离+分光损耗*分光器数+光缆连接器损耗*连接器数+光缆线路富余度。
图3-1网络中传输光缆采用G652单模光纤，衰减系数为0.25dB/km；OLT到POS-A的光缆长度为10km，POS-A到POS-B的光缆长度为3km；POS-A和POS-B的分光比为1:4（均分），分光损耗为7.2dB；光缆连接器损耗为0.5dB/个。按要求完成下列计算，并写出计算过程。
1、若POS-B到ONU-B的光缆长度为1km，OLT到ONU-B的光传输通道上有8个光连接器，光缆线路富余度为3dB。请计算OLT到ONU-B的光传输通道损耗。
2、若允许的OLT到ONU-A的光传输通道大损耗为24dB，OLT到ONU-A的传输通道上最多可用14个光连接器，光缆线路富余度为5dB。请计算从POS-A到ONU-A的光缆最大长度。
【问题2】（8分）
HFC接入网是在有线电视（CATV）网的基础上改造而成。是以频分复用技术为基础，综合应用模拟和数字传输技术、光纤和同轴电缆技术、射频技术的宽带接入网络。
图3-2所示为HFC接入网的一种频谱分配方案，请说明：
1、（a）-（d）4个频段上的信号传输方向（上行或下行）；
2、（a）-（d）4个频段各自承载的业务类型。
【问题3】（3分）
蓝牙是一种无线技术标准，可实现固定设备、移动设备及个域网之间的数据交换，根据蓝牙技术特性，请判断以下说法的正误（正确的填写“√”，错误的填写“×”）
1、蓝牙技术使用ISM波段中2.4GHz无线电频段。（ ）
2、蓝牙传输距离可达1-3km。 （ ）
3、一个蓝牙主设备只能和一个从设备通信。 （ ）
【问题1】（8分）
1、0.25×（10+3+1）+7.2×2+0.5×8+3=24.9dB
2、POS-A到ONU-A的光传输通道损耗计算公式为：
0.25*（10+POS-A到ONU-A的光缆长度）+7.2+0.5*14+5=24
依据上述公式可以计算出POS-A到0NU-A的光缆最大长度=9.2km
【问题2】（8分）
1、（a）频段信号传输方向为上行、（b）频段信号传输方向为下行、（c）频段信号传输方向为下行、（d）频段信号传输方向为上下行双向。
2、（a）频段承载的业务类型为回传通道，传送状态检视信息、VOD信令、电话信号、数字信号；（b）频段承载的业务类型为模拟CATV信号；（c）频段承载的业务类型为传统的电话信号及数据信号，也可以传输附加的模拟CATV信号或数字电视信号，也有建议传输双向交互式通信业务，特别是点播电视业务；（d）频段承载的业务类型为个人通信业务和未来可能的新业务。
【问题3】（3分）
1、√
2、×
3、×
【问题1】（8分）
2018教材P75，教材无原话，题目考查应用
根据题干：光通道损耗=光缆衰减系数*传输距离+分光损耗*分光器数+光缆连接器损耗*连接器数+光境线路富余度。
1、该题目OLT到ONU-B的光传输通道的传输距离为10+3+1=14km，分光器数量为2个，连接器为8个，因此，计算公式为0.25*（10+3+1）+7.2*2+0.5*8+3=24.9dB。
2、同样的道理，完善公式中各个数值后，推导计算即可。
【问题2】（8分）
1、2018教材P69，考查HFC接入网的频谱分配方案，属于教材原话。各频段的作用如下。
①5MHz-42MHz为上行通道，即回传通道。
②50MHz-1000MHz为下行信道。
50MHz-550MHz频段传输现有的模拟CATV信号。
550MHz-750MHz传输传统的电话信号及数据信号，也可以传输附加的模拟CATV信号或数字电视信号。
高端750MHz-1000MHz频段传输各种双向通信业务。
2、2018教材P69，考查HFC接入网的频谱分配方案，属于教材原话。
【问题3】（3分）
1、2018教材P90，考查蓝牙使用的频段，教材原话：蓝牙是一种无线技术标准，可实现固定设备、移动设备和个域网之间的短距离数据交换。蓝牙使用2. 4GHz-2.485GHz的ISM波段的UHF无线电波，这是全球范围内无须取得执照（但并非无管制的）的工业、科学和医疗用ISM波段的2.4GHz短距离无线电频段。
2、2018教材P90，教材原话，蓝牙传输的距离为0-20m，就算在信号放大器的帮助下，通信距离可达100m左右，达不到1-3km。
3、2018教材P90，教材原话，蓝牙是基于数据包、有着主从架构的协议。一个主设备至多可和同一微微网中的7个从设备通信。因此，题干描述只能跟一个从设备通信是错误的。
