试题二（20分）
【问题1】（7分）

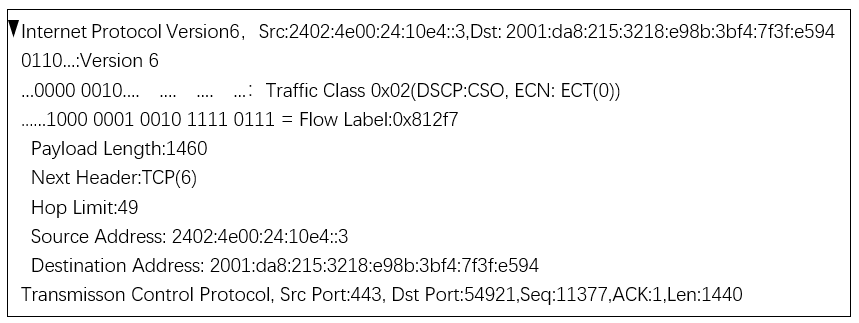

图 2-1是一个 IP数据包的部分内容
图2-1
1.这个 IP 数据包使用的 IP版本是（1）。
2.图中“PayloadLength:1460”的含义是（2）。
“Hop Limit 49”的含义是（3），“SourceAddess 2402:4e00:24:10e::43”中的“::”的含义是（4）。
3.以太网数据链路层使用（5）地址标识网络中的主机，网络层使用（6）地址标识网络中的主机。
【问题2】（8分）

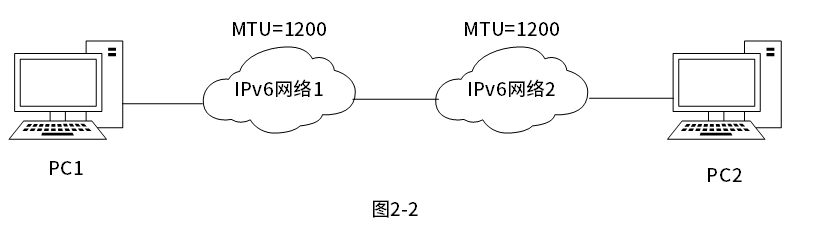

图2-2中的主机PC1发送1460B的数据包到主机PC2。经过的两个网络所允许的最大传输单元都为1200B。
1.请详细写出该数据包传输过程中的分组和重组过程。
2.如果图 2-2中的网络1和网络2都是IPv4网络，分组和重组的过程会有什么不同？
【问题3】（5分）

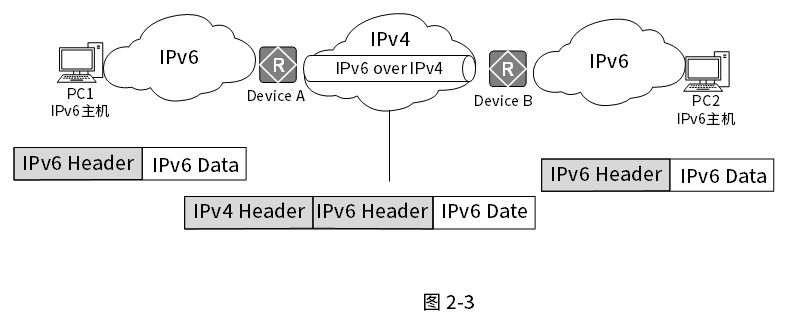

图2-3是一种IPv4和IPv6 互通的技术方案。
1.IPv6 的技术已经很成熟，但仍需使用 IPv4，并逐步过渡。IPv4和 IPv6 共存的策略和过渡技术有多种，图 2-3采用的是（1）技术。
2.下列选项是一些常见路由协议的特性，属于RIP协议的有（2），属于 OSPF协议的有（3），属于 BGP协议的有（4）。（2）~（4）待选答案为:
A.内部网关协议
B.外部网关协议
C.距离矢量算法
D.链路状态算法
【问题1】（7分）
（1）IPv6
（2）有效载荷长度是1460
（3）跳数限制为49跳
（4）多个0值的16位组，此处表示省略了3组0
（5）MAC
（6）IP
【问题2】（8分）
1、PC1使用路径MTU发现机制确定整条传输路径的最小MTU值为1200，则每个分片的首部和数据部分最大为1200B，IPv6基本首部固定为40B，进行分片时，需要有分片的扩展首部，该扩展首部是8B，因此每个分片的数据部分最大为1200-40-8=1152B
IPv6数据包为1460B，则需要进行分片的数据部分长度为，1460-40=1420B
1420-1152=268B，因此第一个分片的数据部分是1152B，总长度是1200B
第二个分片的数据部分长度是268B，总长度是316B
在PC1分为2个分片后，将两个IPv6数据包发送出去，到达PC2后，PC2再根据分片信息进行重组
2、若网络1和网络2均为IPv4网络，则不会进行路径MTU发现，分片在源点和中间节点都可以进行，另外IPv4分片信息是在IPv4首部中的，而IPv6仅允许在源点进行分片，因此会通过路径MTU发现机制获取整条传输路径中的最小MTU值，且IPv6的分片信息是在扩展首部中的
【问题3】（5分）
（1）隧道技术
（2）AC
（3）AD
（4）B
【问题1】
（1）图中“Version 6”可以看出，该IP数据包使用的IPv6版本
（2）PayloadLength即IPv6的有效载荷，指明IPv6数据报除基本首部以外的字节数，包括扩展首部和数据部分
（3）Hop Limit定义了IPv6数据包经过的最大跳数，每一次转发，则数值减1，当跳数限制减少到0时，数据报被丢弃
（4）IPv6地址使用“::”符号指示有多个0值的16位组，“::”符号在一个地址中只能出现一次，该符号也能用来压缩地址中前部和尾部的0
（5）和（6）以太网数据链路层使用MAC地址标识网络中的主机，网络层使用IP地址标识网络中的主机
【问题2】
1、PC1使用路径MTU发现机制确定整条传输路径的最小MTU值为1200，则每个分片的首部和数据部分最大为1200B，IPv6基本首部固定为40B，进行分片时，需要有分片的扩展首部，该扩展首部是8B，因此每个分片的数据部分最大为1200-40-8=1152B
IPv6数据包为1460B，则需要进行分片的数据部分长度为，1460-40=1420B
1420-1152=268B，因此第一个分片的数据部分是1152B，总长度是1200B
第二个分片的数据部分长度是268B，总长度是316B
在PC1分为2个分片后，将两个IPv6数据包发送出去，到达PC2后，PC2再根据分片信息进行重组
注意：由于问题2直接说PC1发送1460B的数据包，因此上述解析考虑的是将1460作为总长度，但是若考虑问题1和问题2是有联系的，那么1460则是作为数据部分长度
2、若网络1和网络2均为IPv4网络，则不会进行路径MTU发现，分片在源点和中间节点都可以进行，另外IPv4分片信息是在IPv4首部中的，而IPv6仅允许在源点进行分片，因此会通过路径MTU发现机制获取整条传输路径中的最小MTU值，且IPv6的分片信息是在扩展首部中的
【问题3】
（1）IPv4和IPv6的过渡技术主要有3种，双协议栈、隧道技术和协议翻译技术，双协议栈是节点上同时运行IPv4和IPv6两套协议栈，隧道技术是指将IPv6分组封装在IPv4数据包中，被IPv4网络传输，提供一种IPv6网络之间通信的方法，协议翻译技术是指网关除了要进行IPv4和IPv6地址转换，还要包括协议翻译，使得纯IPv4和纯IPv6站点之间能够通信
（2）（3）（4）RIP和OSPF都是内部网关路由协议，但是RIP是距离矢量路由协议，以跳数作为度量值，周期性的交互路由表，OSPF是链路状态路由协议，设备之间传递的链路状态信息，BGP是外部网关路由协议，是一种路径矢量路由协议，虽然它算是特殊的距离矢量路由协议，但是在有其他可选项时，建议不选择距离矢量路由协议
