【问题1】（5 分）请对下列说法进行判断，正确的选“√”，错误的选“×”。
（1）直流供电系统的工作电压中，均衡电压通常低于浮充电压。（）
（2）高频开关电源和传统的相控电源相比具有体积小、重量轻、功率因数高、噪音小等优点。（）
（3）直流供电系统中的直流配电屏主要用于直流电源的接入与负荷的分配，即整流器、蓄电池组的接入和直流负荷分路的分配。（）
（4）同一蓄电池在不同的放电率下，放出的容量不同，放电率越高，放电电流越大，放出的容量越大。（）
（5）UPS双机并联冗余供电方式提高了供电系统的可靠性；同时也提高了两台UPS电源的工作效率。（）
【问题2】（5 分）每题只有一个正确答案，请选择正确的答案。
（1）高频开关整流器的主要电路中，能抑制交流电网中的高频干扰串入整流器，同时也抑制整流器本身对交流电反干扰的电路是（）。
A.输入滤波电路
B.输入整流电路
C.逆变电路
D.功率因数校正电路
（2）通信局站中常用的阀控式铅酸蓄电池的正极板的活性物质为（）。
A.海绵状Pb
B.PbSO4
C.PbO2
D.H2SO4
（3）通信局站常用的阀控式铅酸蓄电池的结构中，能够为氧循环复合反应提供气体通道的是（）。
A.极板
B.隔板
C.电解液
D.安全阀
（4）阀控式铅酸蓄电池放电时，当放电电流不大于0.25C10时，放电终止电压可取（）。
A.1.75V/只
B.1.8V/只
C.1.85V/只
D.2.0V/只
（5）以下关于UPS的主要功能的论述不正确的是（）。
A.防止电网污染影响负载
B.使负载得到稳定的电压
C 市电停电后负载不掉电
D.使负载同时使用两路电源
【问题3】（5 分）
请简述什么是蓄电池的负极板硫酸化；其主要形成原因有哪些。
【问题4】（5 分）
简述在线式UPS常见的供电模式。
1、（1）×（2）√（3）√（4）×（5）×
2、（1）A（2）C（3）B（4）B（5）D
3、蓄电池在正常工作中，负极板上PbS04颗粒小，充电时很容易恢复为绒状铅，但有的电池生成了难以还原的大颗粒硫酸铅，称为硫酸盐化。形成的原因有
(1)蓄电池长期处于放电状态或放电后不及时充电而长期搁置。
(2)蓄电池长期充电不足。
(3)蓄电池经常被深度放电，电池电压放电至≤1.75~1.80V或以下。
(4)在较高的温度下储存铅蓄电池，加速了硫酸铅重结晶及自放电的过程，促进了极板的硫酸盐化。
(5)电解液出现层化，导致负极板下部容易产生硫酸盐化。
4、市电正常时，逆变器正常工作，UPS工作在逆变状态。市电输入，经整流滤波电路后，给逆变器供电，逆变器输出经过输出变压器和输出滤波电路输出纯正弦波，同时充电电路给蓄电池补充能量。
当市电出现故障(中断、电压过高或过低)时，UPS 工作在后备状态，逆变器将蓄电池的电压转换成交流电压，并通过静态开关输出到负载。
市电正常但逆变器出现故障或输出过载时，UPS工作在旁路状态。静态开关切换到市电端，市电直接给负载供电。
1、（1）均衡电压＞浮充电压＞终止电压。
（4）同一铅酸电池在不同放电率下，放出的容量不同。放电率越高，放电电流越大，蓄电池放出的容量越小；反之，则放出的容量就大。
（5）UPS双机并联冗余供电方式主要是为了提高市电供电系统的可靠性，而不是用于供电系统的扩容。所以这种并联使用方式必须保证供电系统具有50%的冗余度，也就是负载的总容量不要超过其中一台UPS电源的额定输出容量。由于其输出容量只是额定容量的50%，所以两台 UPS 电源始终在低效率下运行。
2、（1）输入滤波电路:接在交流电网和整流滤波电路之间的滤波装置，其作用是抑制交流电网中的高频干扰串入整流器，同时也抑制整流器本身对交流电网的反干扰。
整流滤波电路:接在输入滤波电路与功率因数校正电路之间,将输入整流后的脉动电流变为平滑直流外，同时还能抑制一些高频干扰。
输出滤波电路:接在逆变电路与负载之间,作用是衰减逆变电路输出电压中的高频成分，降低输出纹波电压，为负载提供稳定可靠的低压直流电源。
（2）铅蓄电池正极板上的活性物质是二氧化铅，负极板上的活性物质是海绵状铅。

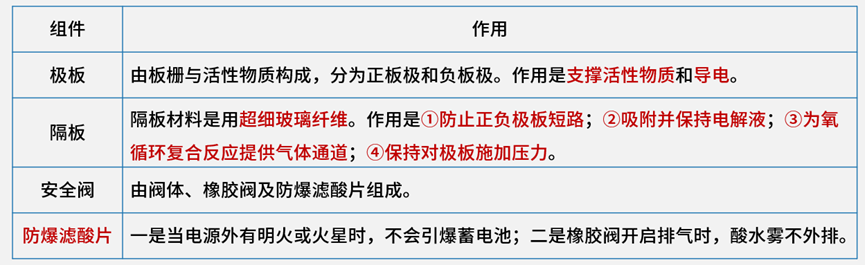

（3）
（4）电池组中任意单体达到放电终止电压。对于放电电流不大于0.25C10，放电终止电压可取1.8V/2V单体;对于放电电流大于0.25C10，放电终止电压可取1.75V/2V单体。
（5）UPS的主要功能如下。
①双路电源之间的无间断切换。②隔离干扰功能。③交流电压变换功能。④交流频率变换功能。⑤交流电源后备功能。
