【问题1】

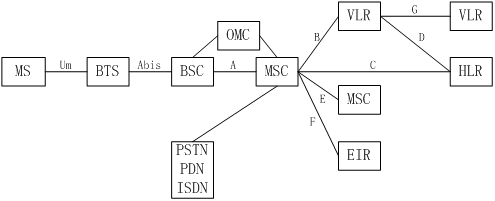

GSM是第二代移动通信网，也是我们国家目前规模最大、业务量最大的移动通信网。GSM的典型结构如下图所示：
1）移动台（MS）
手机+SIM卡就是MS的一种，当然还有上网卡、无线公话等。手机和SIM卡配合使用，才能实现通话。手机完成语音编码、信道编码、信息发送和接收等功能。而SIM卡是客户识别模块。小小的一张卡，存储了数字移动电话客户的信息、加密的密钥等内容，可供GSM网络对用户的身份进行鉴别，对客户通话的语音信息进行加密，用户防止并机（1号多用）和通话被窃听。
2）基站子系统（BSS）
它是为一片地区服务的无线收信息和发信息的设备，分为无线基站（BTS）和基站控制器（BSC）两大部分。其中BTS移动基站，在城市的很多高楼顶端或者小区、郊区的铁塔上都能看到它的身影，它的作用就是收集移动到它附近手机发出的信息的。而BSC隐藏在电信机房里面，用于对基站的配置管理。
3）网络子系统（NSS）
网络子系统主要完成交换功能和用户数据移动性管理、安全性管理。NSS由一系列功能实体所构成。各功能实体如下：
MSC：移动业务交换中心：对于位于它管辖区域中的移动台进行控制和交换的功能实体，本质上一种程控交换机，从基站获取手机信号进行交换机，采用和公共交换电话网络PSTN一致的方式进行交换。
VLR：拜访位置寄存器：有了VLR和接下来的HLR，才能让移动通信真正可运营。VLR用于存放与呼叫处理有关的数据，比如用户的号码、所处的位置区，向用户提供的服务等参数。当手机在漫游的时候，VLR的作用就凸显出来，存储手机当前所在的位置或者说是手机正在与哪个基站进行无线信号的交互；因为移动中的手机不可避免的要在基站之间做“切换”，服务器记录当前手机的位置，非常重要。
HLR：归属位置寄存器：有了VLR，就能知道当前手机处于哪一个位置，而有了HLR，系统就知道任何一部手机原始注册地在哪里。如果VLR和HLR有关城市的数据一致，就说明这部手机正在注册地，不一致的话，就说明手机处于漫游状态。如果系统判断出一部手机处于漫游状态，不仅要收取额外的漫游通话费，当该手机欠费停机，整个移动网可以保证它在任何地方都不能通话。很绝吧。
AUC：鉴权中心。专用于安全性管理，确定移动用户的身份，防止非法用户的接入和对空中接口传输的数据进行加密。
EIR：移动设备识别寄存器。存储有关移动台设备参数的数据库，防止非法移动设备的使用，比如是偷来的手机或者有故障未经过型号认证的手机，会根据电子串号IMEI来识别，可惜我们国家目前没有采用EIR对电子串号进行鉴别。
OMC：操作维护中心，负责对整个网络进行管理和维护。
移动业务的国际漫游要求各个厂商生产的移动设备之间能够进行互联互通。因此，GSM在制定技术规范时就对其子系统之间以及各功能实体之间的接口和协议作了比较具体的定义，使不同厂商的提供的GSM基础设备能够符合统一的GSM技术规范而达到互通、组网的目的。
GSM的主要接口有A接口、Abis接口和Um接口等。Um接口和A接口是开放的，而Abis接口是私有的，各个厂商可以自己定义。Abis接口是私有带来的后果就是BTS和BTS必须是同一个厂家的，否则无法进行对接，例如买了爱立信的BSC，基站就没法用华为的设备，两者之间不兼容。Abis接口的封闭性阻碍了新兴设备的商成长的步伐，对于运营商而言，也希望看到更多的竞争，所以在3G时代，在运营商的干预下，这个接口在制定标准的时候变成了开放的了。
各接口说明如下：
Abis接口：无线基站BTS与基站控制器BSC之间的接口。
Um接口：移动台MS和无线基站BTS之间的接口，此接口传递的信息包括无线资源管理、移动性管理和接续管理等。
A-接口：网络子系统与基站子系统之间的通信接口。从系统功能实体上看，就是基站控制器（BSC）和移动业务交换中心（MSC）之间的接口，此接口传递的信息包括移动台管理、基站管理、移动性管理、呼叫处理等功能。
B-接口：VLR与MSC之间的接口。用于移动业务交换中心（MSC）向拜访位置寄存器（VLR）询问移动台（MS）当前位置信息，或者通知拜访位置寄存器（VLR）更新移动台（MS）的当前位置信息，或者用于补充业务的操作等。
C-接口：MSC与HLR之间的接口。在移动台（MS）作被叫时，C接口用于关口（Gateway）MSC从HLR获得被叫MS的路由信息（Roaming Number）；在向MS前传短消息时，C接口用于SMS关口MSC用于从HLR获得MS目前所在的MSC号码。
D-接口：VLR与HLR之间的接口。该接口用于交换有关移动台位置信息及用户管理的信息。为保证移动用户在整个服务区内能够建立和接受呼叫，则必须要在VLR与HLR之间交换数据。如VLR需要告知HLR其所属的移动用户当前的位置信息；HLR需要把所有与VLR有关的业务数据发送给VLR；如果移动用户所在的VLR区域已经发生改变，HLR还需要删除移动用户在先前漫游VLR中的位置信息；另外，用户对所使用业务的修改请求（如补充业务操作）及运营者对用户数据的修改都要通过D接口交换数据。
E-接口：MSC与MSC之间的接口。控制相邻区域不同的MSC之间进行切换的接口。当移动台（MS）在一个呼叫进行过程中，从一个移动业务交换中心（MSC）控制的区域移动到另一个移动业务交换中心（MSC）控制的区域时，为不中断通信需执行切换过程，而E接口正是用于MSC之间交换数据以启动和实现切换操作。
F-接口：MSC与EIR之间的接口。当MSC需要检查国际移动设备识别码（IMEI）的合法性时，需要通过F接口与EIR交换与IMEI有关的信息。
G-接口：VLR与VLR之间的接口。当移动用户漫游到新的VLR控制区域并且采用临时移动用户识别码（TMSI）发起位置更新，此接口用于当前VLR从前一个VLR取得IMSI及鉴权集。
通常，实用化的GSM系统结构一般把VLR和MSC集成同一实体内，大多数厂商的M900/M1800都采用这种结构。相应的，B-接口变成一内部接口；C接口和D接口可以走同一物理连接；E接口和G接口可以走同一物理连接。
【问题2】

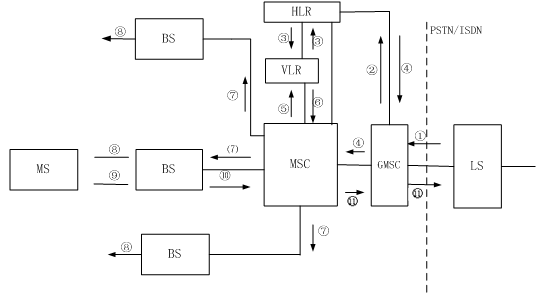

（b）题干部分结合答案部分便是对下图的完整诠释。

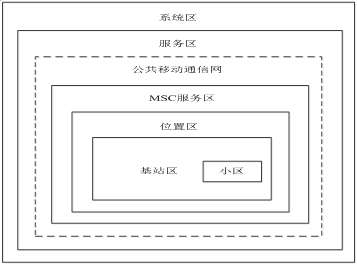

（c）PLMN的网络覆盖区域划分如下图所示。
按从小到大的顺序，包括下列各组成区域。
（1）小区
小区为PLMN的最小覆盖区域。每个小区分配一组信道，小区半径按需划分，一般为1千米至几十千米。半径在1千米以内的为微小区，还有更小的微微小区。小区越小，频率复用距离就越近，频率利用率越高，但系统设备投资也越高，且移动用户通信中的越区切换也越频繁。
（2）基站区
基站区指一个基站管辖的区域。如果采用全向天线，一个基站区仅包含一个小区，基站位于小区中央。如果采用扇形定向天线，则一个基站区包含几个小区，基站位于这些小区的公共顶点上。
（3）位置区
位置区指移动台可任意移动而不需要进行位置更新的区域。一个位置区可由若干个基站区组成，因此寻呼移动台时，可在一个位置区内的所有基站同时发起呼叫。
（4）MSC服务区
MSC服务区指由一个MSC所控制的所有小区共同覆盖的区域构成的PLMN网的一部分。一个MSC区可由若干个位置区构成。
（5）服务区
服务区是由若干个互连的PLMN覆盖区组成的区域。在此区域内，移动用户可以自动漫游。
（6）系统区
系统区指的是同一制式的移动通信系统的覆盖区，在此区域中的Um接口技术完全相同。
