【问题1】
(3)为了提高电力系统发电设备利用率和输送能力及降低输配电线路中无功功率的损耗,国家规定。“无功电力应就地平衡。用户应在提高用电自然功率因数的基础上,设计和装置无功补偿设备,并做到随其负荷和电压变动及时投入或切除,防止无功电力倒送。”
为了降低无功功率消耗,提高自然功率因数,通常采用下列措施。
①正确选择变压器容量,提高变压器的负荷率,一般变压器的负荷率在75%~80%比较合适。变压器负荷率越低,功率因数越差;合理选择电动机等设备,使其接近满载运行。
②对于感性线性负载电路,采用并联电容器来补偿无功功率,便可提高功率因数(cosφ);对于非线性负载电路,如整流设备等设备,则可通过功率因数校正电路来提高设备的总功率因数。
在线性电路中,电压与电流均为正弦波,只存在电压与电流的相位差,所以功率因数是电流与电压相角差的余弦,称为相移功率因数,即
在非线性电路中(如开关型整流器),交流电压为正弦波形,电流波形却为畸变的非正弦波形,同时与正弦波的电压存在相位差。此时全功率因数为
式中,P是有功功率;S是视在功率;U
L是电网电压;I
1是基波电流有效值;cosφ是位移因素:Ir是电网电流有效值;γ称为失真功率因数,也称电流畸变因子,它是电流基波有效值与总有效电流值之比。从公式中可以看出,电路的全功率因数为相移功率因数cosφ与失真功率因数γ两项的乘积。
(4)基础电压范围内的工作电压有3种:浮充电压、均衡电压和终止电压。在通信电源供电系统中,整流器和蓄电池组并接于馈电线上,当市电正常时,由整流器供电,同时也给蓄电池微小的补充电流,这种供电方式称为浮充,这一过程中整流器输出的电压称为“浮充”电压。为了使蓄电池储备足够的容量,视需要升高浮充电压,使流入电池补充电流增加,称为均衡充电,这一过程整流器输出的电压为“均衡”电压。一旦市电中断导致整流器停机,则由蓄电池组单独向负荷供电,蓄电池放电允许最低电压值称为终止电压。所以,基础电压上限由均衡电压确定,基础电压的下限是蓄电池组的终止电压。
【问题2】
(1)与集中供电系统相比,分散供电系统的缺点如下。
①分散供电时,为降低楼板对蓄电池组的荷重要求,在电池容量和放电时间的选择上往往偏小。因此,需要将传统的以蓄电池为主要保障供电的思想改变为以交流电保障供电的思想。
②分散供电需要考虑通信电源设备是否会对通信设备或系统造成影响,特别是在电磁兼容性方面的考虑。
(2)放射式配电系统从一个中心点放射式的向各负载供电,各负载与中心点之间用固定安装的电缆连接,沿线不接其他负荷,各配电变电所无联系。向各负载供电的馈电系统成套装配在一起形成配电中心,该配电中心可以制成配电开关柜、开关板和组合式配电控制箱。下图(a)所示为单回路放射式,下图(b)所示为双回路放射式。
图(a) 单回路放射式
图(b) 双回路放射式
放射式配电方式的优点是:线路敷设简单,维护方便,供电可靠,不受其他用户干扰。
(3)直流高阻配电方式,即是配电汇流排或馈线的电阻,相对于低阻配电方式较高,阻值可在45MΩ以上。为了使每一配电支路具有高阻抗,通常取一定截面的电缆线作为馈电线,如果馈线距离短,则在负馈线中串接一附加电阻,以增加总电阻值。显然,直流高阻配电方式具有较高的供电安全性和可靠性,缺点则是回路存在压降和电能消耗。

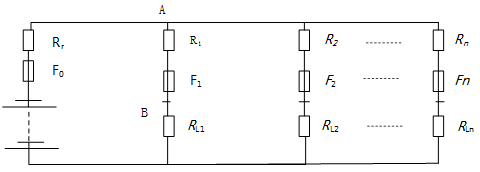

图(a)所示为高阻配电系统原理图。如果某一分路发生短路,则系统电压的变化电压跌落及反冲尖峰电压都很小,这是因为R
1限制了短路电流以及Ldi/dt也减少的原因,图(b)所示为AO电压变化示意图。R
1与电池内阻R
r合适的选配,可使AO电压变化在电源系统允许范围,使系统其他负载不受影响而正常工作。
图(a) 高阻配电系统原理图
图(b) AO电压变化示意图
另外,在直流高阻配电方式中,由于回路中存在串联电阻,会影响蓄电池组放电时常规终止电压的确定。
(4)直流屏的主回路、电池回路和200A以上的负载分路应分别装有分流器,可分别测量总电流、电池充放电电流和负载分路电流,采用数字显示,并可将上述模拟量经变换后,供系统监控模块采集。
(5)交流供电的中性线(零线)不准安装熔断器。如果安装了熔断器,遇到导入零线的电流过大时容易熔断形成断路,这样有可能烧毁线路上的供电设备以及用户设备。
