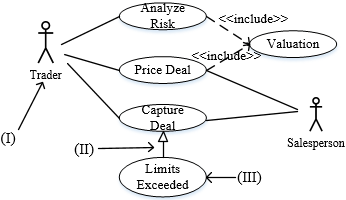

如下所示的UML图中,(I)是( ),(Ⅱ)是( ),(Ⅲ)是( )。

问题1选项
A.参与者
B.用例
C.泛化关系
D.包含关系
问题2选项
A.参与者
B.用例
C.泛化关系
D.包含关系
问题3选项
A.参与者
B.用例
C.泛化关系
D.包含关系
本题考查统一建模语言(UML)的基本知识,主要是用例图的图示考查。

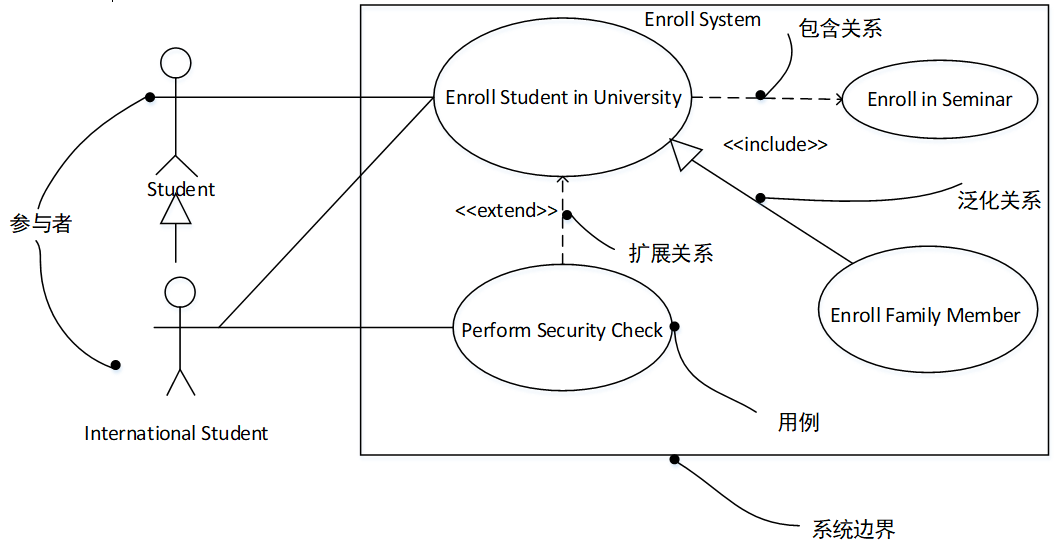

用例图(use case diagram)展现了一组用例、参与者(Actor)以及它们之间的关系。用例图通常包括用例、参与者,以及用例之间的扩展关系(<<extend>>)和包含关系(<<include>>),参与者和用例之间的关联关系,用例与用例以及参与者与参与者之间的泛化关系。如下图所示。
用例图用于对系统的静态用例视图进行建模,主要支持系统的行为,即该系统在它的周边环境的语境中所提供的外部可见服务。
