试题出自试卷《2503软设训练营-day1作业》

问题1选项
A.类图
B.部署图
C.组件图
D.网络图

C

本题考查统一建模语言（UML）的基本知识。
UML中提供了多种建模系统的图，体现系统的静态方面和动态方面。
类图（class diagram）展现了一组对象、接口、协作和它们之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。类图给出系统的静态设计视图。
部署图（deployment diagram）是用来对面向对象系统的物理方面建模的方法，展现了运行时处理结点以及其中构件（制品）的配置。部署图对系统的静态部署视图进行建模，它与组件图（构件图）相关。

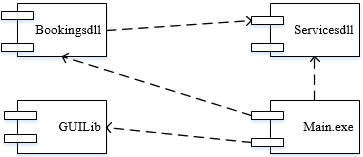

组件图或构件图（component diagram）展现了一组构件之间的组织和依赖，如图所示为组件图。组件图或构件图专注于系统的静态实现视图。它与类图相关，通常把构件映射为一个或多个类、接口或协作。UML部署图经常被认为是一个网络图。
