试题出自试卷《2019年下半年软件设计师考试上午真题（专业解析+参考答案）》

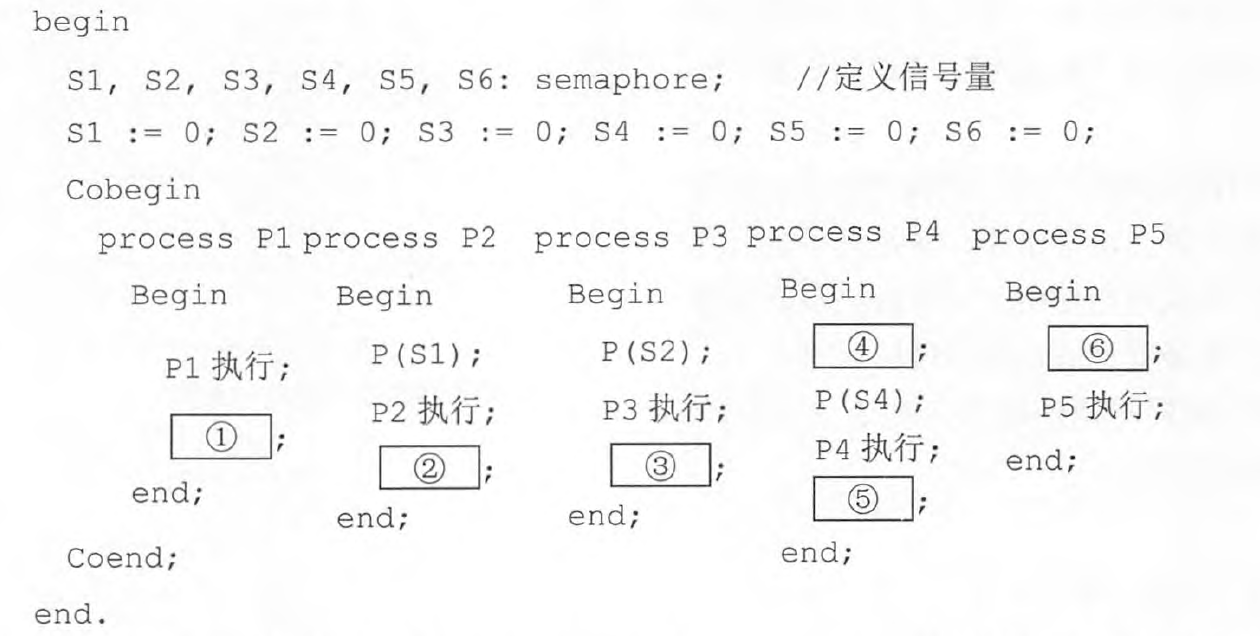

问题1选项
A.V（S1）和P（S2）P（S3）
B.P（S1）和V（S1）V（S2）
C.V（S1）和V（S2）V（S3）
D.P（S1）和V（S1）P（S2）

问题2选项
A.V（S4）V（S5）和P（S3）
B.V（S3）V（S4）和V（S5）
C.P（S4）P（S5）和V（S5）
D.P（S4）P（S5）和V（S4）

问题3选项
A.P（S6）和P（S5）V（S6）
B.V（S5）和V（S5）V（S6）
C.P（S6）和P（S5）P（S6）
D.V（S6）和P（S5）P（S6）

第1题:C

第2题:A

第3题:D

第1题:

本题是典型的PV操作与前趋图结合考查题型。

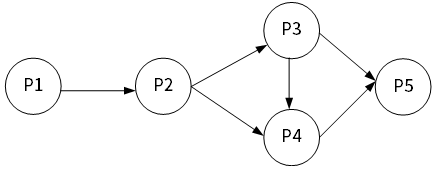

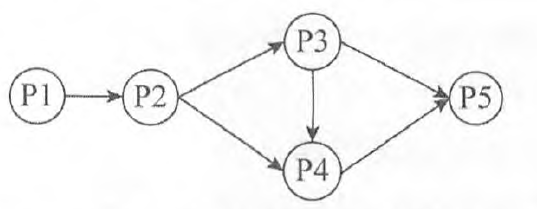

前趋图中，进程存在明确的前趋和后继关系。前趋进程完成后以V()操作通知后继进程。后继进程开始前需要以P()操作检查前趋进程是否已完成。

也可以直接在图示中进行标注，结点间的→表示二者关系，箭头流出的结点是前趋进程，结束后也就是箭头流出位置，标注为V()操作以通知后继进程；箭头流入的结点是后继进程，开始前也就是箭头流入的位置，标注为P()操作以检查前趋进程。



此时：

P1没有前趋，有1个后继，P1执行后需要1个V()操作通知后继进程，即①填写V()操作；

P2有1个前趋，有2个后继，P2执行前需要有1个P()操作检查前趋，P2执行后需要2个V()操作通知后继进程，即②填写2个V()操作。

因此第一空，选择C选项，即满足3个V操作。不需要区别信号量。

P3有1个前趋，有2个后继，P3执行前需要有1个P()操作检查前趋，P3执行后需要2个V()操作通知后继进程，即③填写2个V()操作。

P4有2个前趋，有1个后继，P4执行前需要有2个P()操作检查前趋，④缺少1个P()操作，P4执行后需要1个V()操作通知后继进程，即⑤填写1个V()操作。

P5有2个前趋，没有后继，P5执行前需要有2个P()操作检查前趋，即⑥填写2个P()操作。

因此第二空，选择A选项，即满足2个V操作1个P操作。不需要区别信号量。  第三空，选择D选项，即满足1个V操作2个P操作。不需要区别信号量。
