试题出自试卷《2017年上半年软件设计师考试上午真题（专业解析+参考答案）》

第1题:C

第2题:B

第3题:D

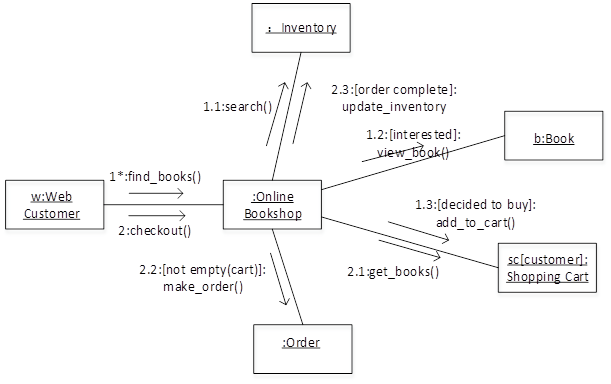

从图示可以了解到，题目中的图是通信图。通信图描述的是对象和对象之间的关系，即一个类操作的实现。简而言之就是，对象和对象之间的调用关系，体现的是一种组织关系。该图明显表达的是对象与对象之间的关系。其中如果一个框中的名称中带有“:”号，说明这表示的是一个对象，“:”号前的部分是对象名，“:”号后面的部分是类名。而对象之间连线上面的箭头所标识的是对象之间通信的消息。
