14.5.4 3M965DSP使用说明

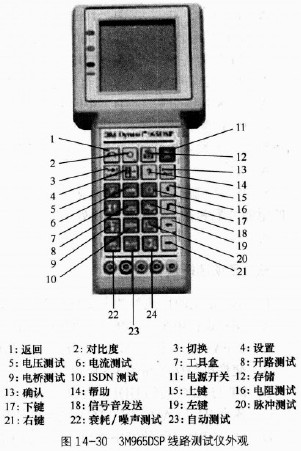

3MDynatel?965DSP用户环路分析仪是一种微处理机控制的综合性测试装置；它可进行全性能POTS和基本的ISDN、XDSL线路性能试验。3M965DSP外观如图14-30所示。

　　该仪表比较人性化，设计考虑到户外操作的方便和安全；通过和3M1332FED(远端跳接设备）连用，可实现自动测试各项线路指标的功能（不包括时钟)。
　　1.外形以及按钮说明
3M965DSP线路测试仪辅助设备包括：3MModel1342远端设备、965DSP(内有电源）和远端设备的辅助线组两套，还有仪器套两套，电源线一组，说明书一套。测试前应该将两组线连到相应的设备上?其中,3M965DSP主要使用黑线(TIP)、红线(RING)、及绿线(GND):远端设备主要使用兰色的主线对（黑红两个夹子）和绿色的地线。
2.功能说明
3M965DSP可测试如下线路指标。
(1)电压：测最线路直流或交流电压。
(2)电流：测景线路直流回路电流。
(3)电阻：测量线路环阻，以及线路对地的绝缘电阻，最大999MQ。
(4)开路电容：包括线对之间的电容以及线地之间的电容。
(5)负载线圈计数：指示在一回路中负栽线圈的存在。
(6)宽频损耗：对于预先限定的ISDN和XDSL测量其损耗，较高到1.2MHz。
(7)径向平衡：提供线路阻抗平衡的有效测量。
这些指标是线路的关键指标，可以直接反映出线路质量的好坏。
3.使用说明
这仪器可以设置成中文显示方式。不同测试项对应不同的功能键，测试时只要按相应的功能键配合确认键、设置键，就可以完成测试：同时在液晶屏以图示方式显示红、蓝、绿、黄、黑5种测试引线的连接方法或不用测试引线；另外按“？”键有中文帮助，说明对应功能使用方法，建议在每项功能测试前，按“？”键了解该项功能的使用方法。
每次使用之前，按设置键.从弹出的菜单中选择自检项进行仪器自检，只有自检成功后才可以使用该仪器。然后按设置键进行仪器语言设置，设置成中文（Chinese),完成按“确认”键。
按不同的功能键可以完成不同测试项，同时在液晶屏上可形象化地显示测试结果。
