5.2.4 Isolate-user-vlan
在通常的组网中，边缘交换机会给每个用户分配一个VLAN，然后通过Trunk链路将所有用户汇聚到上行交换机。因此，边缘交换机配置了多少个VLAN，上行交换机也必须配置多少个VLAN。但某些汇聚交换机支持的VLAN数目是有一定限制的，从而导致组网受限。所以，提出了Isolate-user-vlan来解决这个问题。

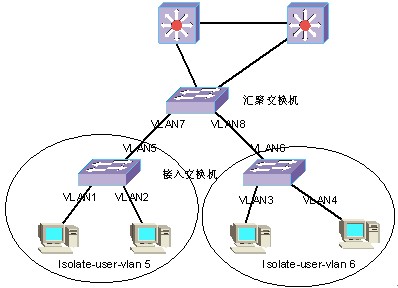

图29　Isolate-user-vlan

Isolate-user-vlan的基本原理如下：一个Isolate-user-vlan和多个Secondary VLAN对应，Isolate-user-vlan包含所对应的所有Secondary VLAN中包含的端口和连接上行交换机的端口。这样，对上层交换机来说，只须识别下层交换机中的isolate-user-vlan，而不必关心isolate-user-vlan中包含的Secondary VLAN，简化了网络配置，节省了VLAN资源（如图29所示）。
当然，通过另外一种方式也可以避免汇聚交换机VLAN数目不足的问题，那就是VLAN透传。也就是说，汇聚交换机不对报文的Tag进行处理，直接根据MAC地址进行转发，相当于该汇聚交换机不支持VLAN功能。
