5.2.6 QinQ
QinQ即双Tag，在原来VLAN Tag的基础上再加上一层Tag。QinQ主要用于虚拟城域网（vMAN-virtual Metropolitan Area Network）中，用于实现VLAN的VPN。如下图：

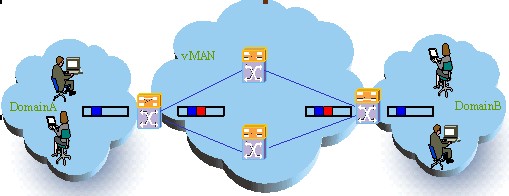

QinQ实现vMAN

在城域网核心交换网络中，运行商会给每个客户分配特定的VLAN ID。因此，当某客户在DomainA的报文（一般都带有客户自己私有的VLAN Tag）发送到城域网交换机上时，城域网交换机会根据指定的配置给该报文加上又一层VLAN Tag，即此时报文有双层Tag。该报文在城域网核心交换网络内转发，转发的依据是城域网交换机加上的VLAN Tag。当报文从vMAN另一个交换机进入客户的Domain B时，城域网交换机会把在vMAN中交换所使用的Vlan Tag去掉，还原原有的数据包。这样可以保证在vMAN内, 数据包按照vMAN tag 进行交换，在Domain A ,B内按照原来的Vlan Tag进行交换。从而把vMAN和用户端隔离开来。
