传输与接入考试信令分析工作流程

传输与接入（有线）责任编辑：sir_tian 2013-09-26

摘要：传输与接入考试信令分析工作流程：在GSM移动通信系统中，与无线网络优化紧密相关的接口有A接口（MSC-BSC)和Abis接口（BSC-BTS),以及Um接口（BTS-MS),其次有E接口（MSC-MSC)和C接口(MSC-HLR)。

　在线辅导　面授招生　考试大纲　指定教材　报名时间

1.信令分析工作流程

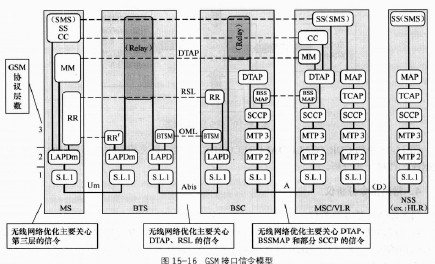

在GSM移动通信系统中，与无线网络优化紧密相关的接口有A接口（MSC-BSC)和Abis接口（BSC-BTS),以及Um接口（BTS-MS),其次有E接口（MSC-MSC)和C接口(MSC-HLR)。如图15-16所示。

GSM网络中的所有行为都是由一组依照一定规范的信令流程构成，如无线接入、信道分配、位置更新、小区间切换等。跟踪分析这些信令流程，找出其中的异常点，可直接将故障准确定位于载频，甚至时隙，大大简化查找故障点的过程，缩短排障时间，提高工作效率。所以信令分析工作流程一般由确定信令分析对象、准备信令跟踪仪表、进行信令跟踪、分析跟踪结果、评估调整结果、完成信令分析报告等多个环节共同组成。信令分析的工作流程如图15-17所示。

(1)确定信令分析对象
①根据话务统计报告分析，査找问题小区作为Abis信令分析对象，如掉话次数多、掉话率髙的小区；分配失败率高的小区；切换成功率低的小区；干扰等级偏高的小区。
②根据话务统计报告分析，查找问题BSC作为A接口信令分析对象；如掉话次数多且分散的BSC、切换成功率低的BSC。
③根据用户投诉（如有接不通现象的区域)，将问题BSC作为A接口信令分析对象。
④根据交换方面要求，讲问题BCS作为A接口信令分析对象。
　　(2)进行信令跟踪
(3)信令分析仪
信令分析额原件的只要功能是支持众多协议栈和对多接口的信令跟踪文件的分析，包括信令消息的查找和过滤，参数、流程概括和时延发布的统计等，如图15-18所示。
