1.常用信令分析仪

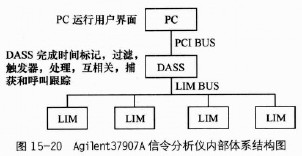

安捷伦Agilent37907A信令分析仪是为维护、安装和开发多协议信令网络的工程师专门设计的，结合J421XA系列信令应用软件产品和E757XA系列信令线路接口模块（LIMs)一起使用,Agilent37907A信令分析仪使信令工程师能很方便地进行测试和分析结果，使他们方便，准确地对信令系统结构如图15-20所示。

Agilent37907A是一个专门面向2GI2.5G/3G无线网络（包括GSM/GPRS/UMTS、图15-20Ag1lent37907A信令分析仪内部体系结构图TD-SCDMA和IS95/cdma-lx/cdma2000)的分析仪，它具有强大的信令处理能力和业务分析功能。信令分析仪具有以下主要优点。
①分布式处理能力。
②大容量的信令测试能力，可以同时测试8端口E1链路（可扩展至16个）进行多达40个双时隙的测试。
③多端口的呼叫跟踪能力，可以在多接口之间进行关联性呼叫跟踪分析。
④多用户（Multi-User)支持，可提供多用户信令测试系统，包括多用户服务器和客户端。
⑤呼叫管理器（CallManager),通过SQL技术实现强大的呼叫管理功能，长时间的呼叫跟踪记录（CDR)可以直接输入到被测试系统自带的数据库中，并可自动建立呼叫记录同原始信令数据的关联。
(3)QSZ07-GNTGPRS信令协议分析仪
中创信测QSZ07-GNTGPRS信令协议分析仪主要用于GPRS网络无线测试、网络优化、性能分析、性能测试、信令分析、协议分析、清网排障等网络维护、管理、优化工作。
QSZ07-GNTGPRS信令协议分析仪能够对GPRS网络进行全面测试。为日常维护提供强有力的测试手段；发现和解决网络中存在的用户无法登记GPRS网络、无法进行数据通信、通信速度慢等问题；掌握网络的业务分布和运行情况。是GPRS网络必不可少的维护工具。

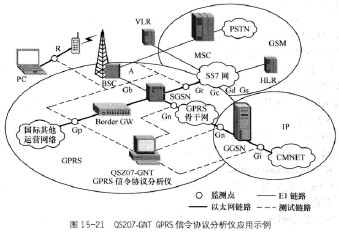

其应用示例如图15-21所示。

QS207-GNTGPRS信令协议分析仪具有以下主要功能。
①信令分析
能对Gb,Gr,Gs等GPRS网和七号信令网的信令接口进行监测和分析。
②协议分析
针对数据网络的协议进行分析，对Gb,Gn,Gi等数据通信接口进行协议监测、分析；网络性能测试分析对GPRS核心网进行性能测试，对单个GSN流量和处理能力进行测试。
③CMNET数据网络协议分析
除能对相关协议进行监测、分析外，仪表还能对吞吐量、时延、抖动、可靠性等数据网络性能指标进行测试、分析。
