　　1.路测的基本内容
(1)GSM系统DT测试的基本内容
①接收质量RXQUAL_XX:(xx代表上下行）

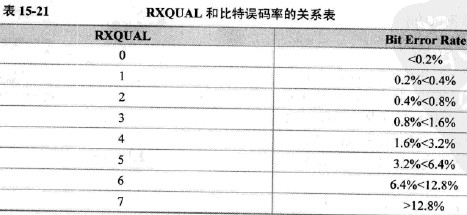

上下行的接收质ft实际上是传输的比特误码率，根据误码率的不同，可以将接收质量分成0-7八个等级；其中0表示接收质量最佳，7表示接收质量最差，如表15-21所示。特别是在DTX使用时，采用RXQUAL_SUB_XX代替RXQUAL_FULL_XX作为接收质量。

②接收电平RXLEV_XX
手机的场强被映射成0?63的RXLEV值，0表示最低的接收电平-llOdBm，63表示较高的接收电平-47dBm。

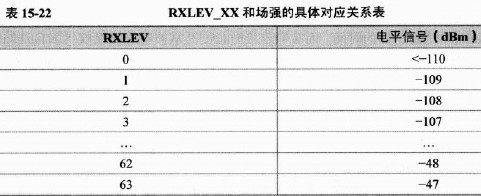

其换算关系为：RXLEV_XX=A-110(A表示0-63),如表15-22所示。

　同样在使用DTX时，测试要使用RXLEV_SUB_XX代替RXLEV_FULL_XX。
(2)CDMAlx系统数据业务DT测试
在CDMAlx无线数据网络方面，吞吐量、接入时长及从休眠状态到激活状态的时长等三个指标是用户最关心的。
吞吐量。定义为应用层的吞吐量，该吞吐量又分为上行吞吐量和下行吞吐量。
接入时长。接入时长定义为从手机开始拨号到建立PPP连接的时间。即手机与无线网络建立无线信道的时间和在此之后手机与PDSN建立PPP连接的时间之和。
从休眠状态到激活状态的时长。定义为当手机进入休眠状态后，无论手机侧或网络侧发起响应后，手机从休眠状态到激活状态的时长。
①上/下行吞估量测试方法
将支持cdma2000lx测试的路测设备安装到测试车上面。测试手机放在车内后座，不拔出天线。
在PDSN侧安装一个FTPserver,要求FTP服务器支持断点续传。这样，可以避免测数据业务时在网络测的拥塞，可以使问题直接反映到无线侧。
通过采集软件让手机建立一个PPP连接。利用采集软件中的FTP中的GET命令，从ftpserver上下载一段长为1Mbyte的文件，测试车按照指定的路线行驶。
当文件下载完成后，重新下载该1Mbyte的文件。记录下载的时间。
通过采集软件记录下各层的瞬时吞吐量、总的下载字节数和总的下载时间。
平均吞吐量为总的下载字节数/总的下载时间。
②测试结果分析
根据测试数据，统计分析数据业务覆盖区域内的应用层的平均吞吐量；给出物理层、RLP层和应用层的各个数据速率的分布图，并进行相应的对比分析和评价。
(3)网络服务质量测试内容
网络服务质量测试可分为定点和室外路测进行。其中室外路测的测试路线应尽可能覆盖到系统覆盖区内的主要街道、商业区，只有这样，测得的数据才能体现整个网络性能和所能提供的服务质量。
1)话音业务
衡量话音业务质量的指标有：呼叫接通率、寻呼成功率、掉话率、位置更新成功率、切换成功率、切换成功率、连接时延（主叫、被叫）、长时间通话保持能力等，这里主要介绍主叫连接时延和被叫连接时延这两个与用户感受紧密相关的性能指标。
主叫连接时延即主叫终端发出第一条“OriginationMessage”，到主叫终端发送“SeviceConnectCompletion"消息所需的时间。而被叫连接时延则是从被叫终端接收到来自基站的第一条带有被叫号码的“PageMessage”，到被叫终端发送“ServiceConnectCompletion”消息所需的时间。
2)数据业务
测试中将用户感知的服务质量映射为以下可量化的QoS指标：数据呼叫连接建立时间和成功率、多种负荷的环路时延以及终端侧/网络侧重激活时间和成功率。
　　①数据呼叫连接建立时间和成功率
此数据呼叫连接建立时间包含空中接口建立时间和PPP连接建立时间，可真实反映出用户享受数据业务时，需要等待的时长。数据连接建立时间是建网中应重点考虑的一个性能参数。
为了尽量避免异常情况对测试结果的影响，应多次重复进行数据呼叫，记录PPPlog消息。根据PPPlog中记录的消息，过滤出所需的消息，计算每次数据呼叫连接的建立时间，并统计数据呼叫连接成功率和平均数据呼叫连接建立时间。
②环路时延（RoundTripTime)
环路时延为从终端发送请求到收到确认的等待时间。该指标通常用于优化带宽的分配。测试环路时延的方法为在终端侧ping网络侧出口路由器。
测试中，从终端测网络侧的服务器，并使用不同量负荷，获得不同负荷大小时的系统环路时延。每种负荷情况下的环路时延测试重复多次，统计平均环路时延。
　　③终端侧/网络侧重激活时间和成功率
相比于建立数据连接，重激活仅需重新建立空中接口，所需时间较短。若重激活时间足够短，用户会仍然感觉是在线一样。因此重激活时间是衡量网络所提供数据业务服务质量的一个至关重要的指标。
在进行终端侧和网络侧重激活测试时，多次重复每种重激活测试，统计平均重激活时间和成功率。
由于网络侧重激活时间中含有寻呼终端的时间，因而相比于终端侧重激活时间，网络侧重激活时间较长，并且由于处于时隙模式的终端周期性监听寻呼信道，因而网络侧重激活时间具有一定的随机性。
