2.1 SDH设备的逻辑功能块
ITU-T建议规定了各告警信号的含义
LOS 信号丢失输入无光功率光功率过低光功率过高使BER劣于10-3
OOF 帧失步搜索不到A1 A2字节时间超过625 s
LOF 帧丢失OOF持续3ms以上
RS-BBE 再生段背景误码块B1校验到再生段STM-N的误码块
MS-AIS 复用段告警指示信号K2[6 8]=111超过3帧
MS-RDI 复用段远端劣化指示对端检测到MS-AIS MS-EXC 由K2[6 - 8]回发过来
MS-REI 复用段远端误码指示由对端通过M1字节回发由B2检测出的复用段误块数
MS-BBE 复用段背景误码块由B2检测
MS-EXC 复用段误码过量由B2检测
AU-AIS 管理单元告警指示信号整个AU为全1 包括AU-PTR
AU-LOP 管理单元指针丢失连续8帧收到无效指针或NDF
HP-RDI 高阶通道远端劣化指示收到HP-TIM HP-SLM
HP-REI 高阶通道远端误码指示回送给发端由收端B3字节检测出的误块数
HP-BBE 高阶通道背景误码块显示本端由B3字节检测出的误块数
HP-TIM 高阶通道踪迹字节失配J1应收和实际所收的不一致
HP-SLM 高阶通道信号标记失配C2应收和实际所收的不一致
HP-UNEQ 高阶通道未装载C2=00H超过了5帧
TU-AIS 支路单元告警指示信号整个TU为全1 包括TU指针
TU-LOP 支路单元指针丢失连续8帧收到无效指针或NDF
TU-LOM 支路单元复帧丢失H4连续2 10帧不等于复帧次序或无效的H4值
LP-RDI 低阶通道远端劣化指示接收到TU-AIS或LP-SLM LP-TIM
LP-REI 低阶通道远端误码指示由V5[1 2]检测
LP-TIM 低阶通道踪迹字节失配由J2检测
LP-SLM 低阶通道信号标记字节适配由V5[5 7]检测
LP-UNEQ 低阶通道未装载V5[5 7]=000超过了5帧
为了理顺这些告警维护信号的内在关系我们在下面列出了1个告警流程图
下图简明的TU-AIS告警产生流程图TU-AIS在维护设备时会经常碰到，
通过图2-1分析就可以方便的定位TU-AIS及其它相关告警的故障点和原因

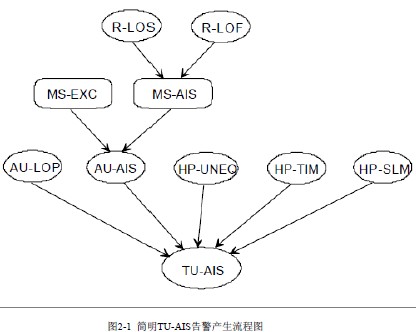

图2-1 简明TU-AIS告警产生流程图

举例：
在维护设备时还有一个常见的原因会产生TU-AIS， 那是将业务时隙配错使收发两端的该业务时隙错开了。
图2-2

发端A有一个2Mbit/s的业务要传与B A将该2Mbit/s的业务，复用到线路上的第48个VC12中，而B下该业务时是下的线路上的第49个VC12 ，若线路上的第49个VC12未配置业务的话那么B端就会在相应的这个通道上产生TU-AIS告警，若第49个VC12配置了其它2Mbit/s的业务的话B端就会现类似串话的现象收到了不该收的通道信号。
