3. SDH网络结构和网络保护机理
3.1 基本的网络拓扑结构

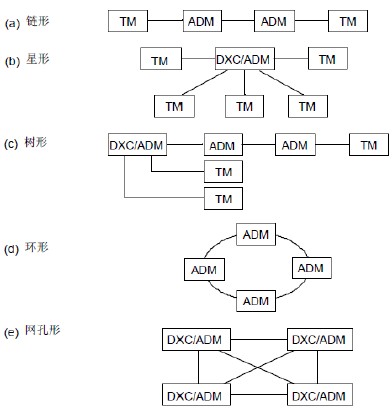

网络拓扑的基本结构有：链形，星形，树形，环形，网孔形当前用得最多的网络拓扑是链形和环形。
如图3-1所示

传输网上的业务，按流向可分为单向业务和双向业务，以环网为例说明单向业务和双向业务的区别如图5-2所示

若A和C之间互通业务A到C的业务路由，假定是A- B -C 若此时C到A的业务路由是C -B–A，则业务从A到C和从C到A的路由相同称为一致路由。若此时C到A的路由是C-D- A 那么业务从A到C和业务从C到A的路由不同称为分离路由。我们称一致路由的业务为双向业务，分离路由的业务为单向业务。

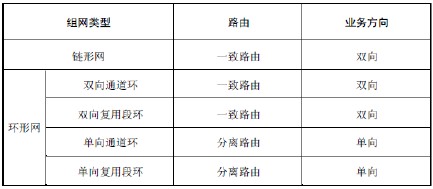

常见组网的业务方向和路由，如表5-1所示
