CN2骨干网络采用三层网络结构：核心层、汇聚层和边缘层。7大核心点之间做完全的网状连接；22汇聚节点除个别节点外，至少上连两个核心节点；169个边缘节点通过双星双归的方式连向2个汇聚节点。在北京、上海、广州与ChinaNet互通，并设立专门的国际出口路由器；在美国、德国、英国等地区建立海外POP点。

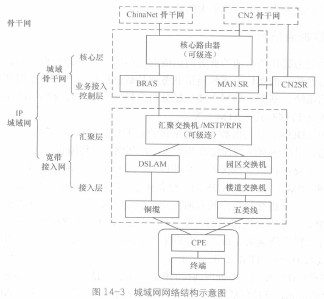

IP城域网的网络结构分为城域骨干网与宽带接入网两个层面，其网络结构示意图如图14-3所示。

城域骨干网是业务接入控制点（包括BRAS和业务路由器）及控制点以上的城域网核心路由器组成的三层路由网络，划分为核心层和业务接入控制层两层。核心层由核心路由器组成，负责对业务接入控制点设备进行汇接并提供IP城域网到骨干网的出口。核心路由器可级联为两级。其中，出口路由器双挂ChinaNet和CN2，提供IP城域网到骨干网的出口；其他核心路由器完成业务接入控制点的分片汇接。业务接入控制层由宽带接入服务器（BRAS)与业务路由器（SR)两种业务接入控制点组成，主要负责业务接入与控制。BRAS主要实现拨号和专线接入互联网网关、组播网关功能，也可实现MPLSPE功能；SR主要实现大客户专线接入互联网网关、MPLSPE和组播网关功能。在启用了MPLSVPN的城域网，SR中的两台需作为ASBR直接连接CN2SR,实现MPLSVPN的跨域互通。
宽带接入网是城域骨干网业务接入控制点以下、用户CPE以上（不含CPE)的二层接入网络，层次上划分为汇聚层和接入层。汇聚层网络是指BRAS到DSLAM或SR到园区交换机间的网络，主要由以太汇聚交换机和MSTP/RPR设备组成，可级连组网。接入层包含xDSL接入点（DSLAM)和LAN接入点（园区交换机），以及接入点到用户CPE之间的设备和线缆，包括楼道交换机、铜缆、五类线、光纤等。
