3.4  二纤单向通道保护环

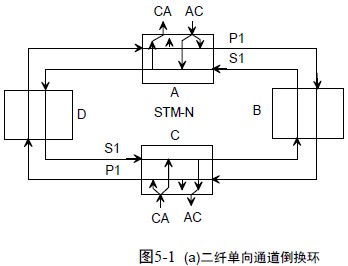

二纤通道保护环由两根光纤组成两个环，其中一个为主环—S1；一个为备环—P1。两环的业务流向一定要相反，通道保护环的保护功能是通过网元支路板的“并发选收”功能来实现的，也就是支路板将支路上环业务“并发”到主环S1、备环P1 上，两环上业务完全一样且流向相反，平时网元支路板“选收”主环下支路的业务，如图5-4(a)所示。
若环网中网元A 与C 互通业务，网元A 和C 都将上环的支路业务“并发”到环S1 和P1 上，S1 和P1 上的所传业务相同且流向相反——S1 逆时针，P1 为顺时针。在网络正常时，网元A和C 都选收主环S1 上的业务。那么A 与C 业务互通的方式是A 到C 的业务经过网元D 穿通，由S1 光纤传到C（主环业务）；由P1 光纤经过网元B 穿通传到C（备环业务）。在网元C 支路板“选收”主环S1 上的A→C 业务，完成网元A 到网元C 的业务传输。网元C 到网元A的业务传输与此类似。

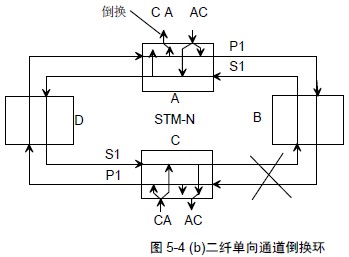

当 BC 光缆段的光纤同时被切断，注意此时网元支路板的并发功能没有改变，也就是此时S1 环和P1 环上的业务还是一样的。如图5‐4(b)所示。

我们看看这时网元 A 与网元C 之间的业务如何被保护。网元A 到网元C 的业务由网元A的支路板并发到S1 和P1 光纤上，其中S1 业务经光纤由网元D 穿通传至网元C，P1 光纤的业务经网元B 穿通，由于B—C 间光缆断，所以光纤P1 上的业务无法传到网元C，不过由于网元C 默认选收主环S1 上的业务，这时网元A 到网C 的业务并未中断，网元C 的支路板不进行保护倒换。
网元C 的支路板将到网元A 的业务并发到S1 环和P1 环上，其中P1 环上的C 到A 业务经网元D 穿通传到网元A，S1 环上的C 到A 业务，由于B—C 间光纤断所以无法传到网元A，网元A 默认是选收主环S1 上的业务，此时由于S1 环上的C→A 的业务传不过来，这时网元A 的支路板就会收到S1 环上TU‐AIS 告警信号。网元A 的支路板收到S1 光纤上的TU‐AIS 告警后，立即切换到选收备环P1 光纤上的C 到A 的业务，于是C→A 的业务得以恢复，完成环上业务的通道保护，此时网元A 的支路板处于通道保护倒换状态——切换到选收备环方式。
网元发生了通道保护倒换后，支路板同时监测主环S1 上业务的状态，当连续一段时间（华为的设备是10 分钟左右）未发现TU‐AIS 时，发生切换网元的支路板将选收切回到收主环业务，恢复成正常时的默认状态。
二纤单向通道 保护倒换环由于上环业务是并发选收，所以通道业务的保护实际上是1＋1保护。倒换速度快（华为公司设备倒换速度≤15ms），业务流向简捷明了，便于配置维护。
缺点是网络的业务容量不大。二纤单向保护环的业务容量恒定是STM‐N，与环上的节点数和网元间业务分布无关。为什么？举个例子，当网元A 和网元D 之间有一业务占用X 时隙，由于业务是单向业务，那么A→D 的业务占用主环的A—D光缆段的X 时隙（占用备环的A—B、B—C、C—D 光缆段的X 时隙）；D—A 的业务占用主环的D—C、C—B、B—A 的X 时隙（备环的D—A 光缆段的X 时隙）。也就是说A—D 间占X 时隙的业务会将环上全部光缆的（主环、备环）X 时隙占用，其它业务将不能再使用该时隙（没有时隙重复利用功能）了。这样，当A—D 之间的业务为STM‐N 时，其它网元将不能再互通业务了—即环上无法再增加业务了，因为环上整个STM‐N 的时隙资源都已被占用，所以单向通道保护环的最大业务容量是STM‐N。
二纤单向通道环多用于环上有一站点是业务主站——业务集中站的情况，华为公司设备在目前组网中，二纤单向通道环多用于155、622 系统。
