　　3.5 二纤单向复用段保护环
复用段环保护的业务单位是复用段级别的业务，需通过STM‐N信号中K1、K2字节承载的APS协议来控制倒换的完成。由于倒换要通过运行APS协议，所以倒换速度不如通道保护环快，华为SDH设备的复用段倒换速度是≤25ms。

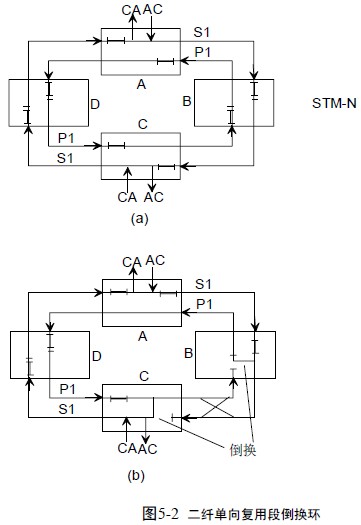

下面我们讲一讲单向复用段保护倒换环的自愈机理，如图5‐6所示。
若环上网元A与网元C互通业务，构成环的两根光纤S1、P1分别称之为主纤和备纤，上面传送的业务不是1＋1的业务而是1∶1的业务—主环S1上传主用业务，备环P1上传备用业务；因此复用段保护环上业务的保护方式为1∶1保护，有别于通道保护环。
在环路正常时，网元A往主纤S1上发送到网元C的主用业务，往备纤P1上发送到网元C的备用业务，网元C从主纤上选收主纤S1上来的网元A发来的主用业务，从备纤P1上收网元A发来的备用业务（额外业务），图5‐6中只画出了收主用业务的情况。网元C到网元A业务的互通与此类似，如图5‐4‐1所示。

在C—B光缆段间的光纤都被切断时，在故障端点的两网元C、B产生一个环回功能，见图5‐4‐2。网元A到网元C的主用业务先由网元A发到S1光纤上，到故障端点站B处环回到P1光纤上，这时P1光纤上的额外业务被清掉，改传网元A到网元C的主用业务，经A、D网元穿通，由P1光纤传到网元C，由于网元C只从主纤S1上提取主用业务，所以这时P1光纤上的网元A到网元C的主用业务在C点处（故障端点站）环回到S1光纤上，网元C从S1光纤上下载网元A到网元C的主用业务。网元C到网元A的主用业务因为C→D→A的主用业务路由业中断，所以C到A的主用业务的传输与正常时无异只不过备用业务此时被清除。通过这种方式，故障段的业务被恢复，完成业务自愈功能。
二纤单向复用段环的最大业务容量的推算方法与二纤单向通道环类似，只不过是环上的业务是1∶1保护的，在正常时备环P1上可传额外业务，因此二纤单向复用段保护环环的最大业务容量在正常时为2×STM‐N（包括了额外业务），发生保护倒换时为1×STM‐N。
二纤单向复用段保护环由于业务容量与二纤单向通道保护环相差不大，倒换速率比二纤单向通道环慢，所以优势不明显，在接入网组网时应用不多。
