4.光接口类型和参数
4.1光纤的种类
SDH光传输网的传输媒质是光纤，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。光纤传输中有3个传输“窗口”—适合用于传输的波长范围；850nm、1310nm、1550nm。其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。当码间干扰使传输性能劣化到一定程度（例10‐3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
光接口类型
光接口是同步光缆数字线路系统最具特色的部分，由于它实现了标准化，使得不同网元可以经光路直接相连，节约了不必要的光/电转换，避免了信号因此而带来的损伤（例如脉冲变形等），节约了网络运行成本。

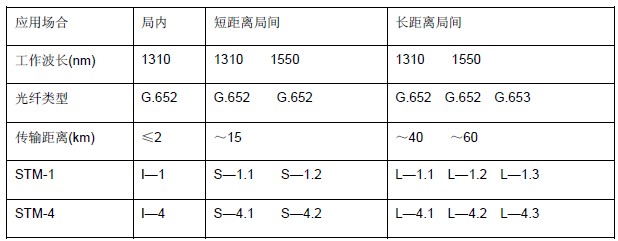

按照应用场合的不同，可将光接口分为三类：局内通信光接口、短距离局间通信光接口和长距离局间通信光接口。不同的应用场合用不同的代码表示，见表6‐1。

代码的第一位字母表示应用场合：1表示局内通信；S表示短距离局间通信；L表示长距离局间通信。字母横杠后的第一位表示STM的速率等级：例如1表示STM‐1；16表示STM‐16。
第二个数字（小数点后的第一个数字）表示工作的波长窗口和所有光纤类型：1和空白表示工作窗口为1310nm，所用光纤为G.652光纤；2表示工作窗口为1550nm，所用光纤为G.652或G.654光纤；3表示工作窗口为1550nm，所用光纤为G.653光纤。
